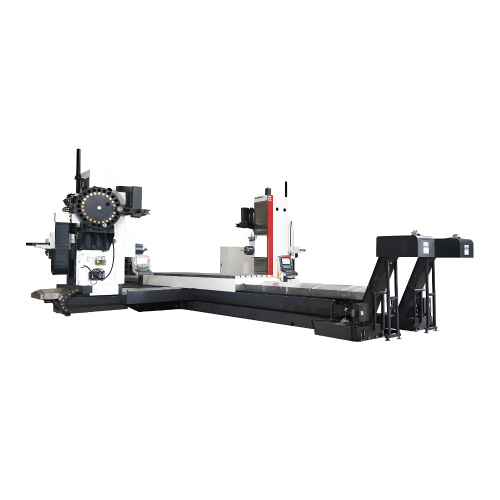

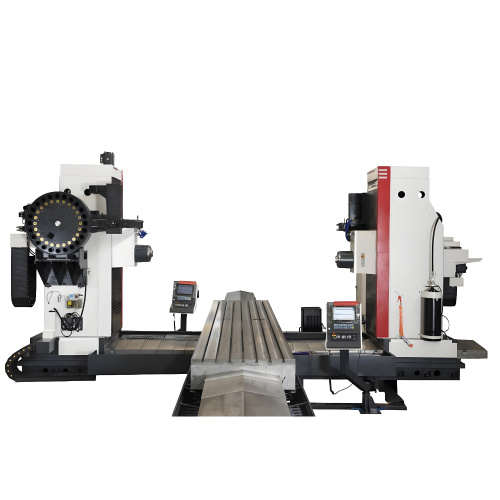

Alesatrice orizzontale a doppia testa CNC TKB6513x2

Alesatrice orizzontale a doppia testa CNC TKB6513x2

Tipo di pagamento: L/C,T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 1 Set/Sets
Trasporti: Ocean,Land
Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Contal US

Ottieni l'ultimo prezzo



PRODUCT ATTRIBUTES



Overview

Caratteristiche del prodotto

Modello: TKB6513x2

Spindle Diameter: φ130

X-Aixs Travel: 4000

NC Syetem: SINUMERIK ONE

Tablc Size: 4000×1100

Max Tablc Load: 8000

Conicità Del Fuso: BT50-45°

Power Of Spindle Motor: 22

Velocità Del Fuso: 12～2000

Max Machining Aperture: Boring hole:φ250

Concentricity: 0.5/1000

Capacità Dello Strumento: 24/40

Capacità Elettrica: 90

Y1Y2-Aixs Travel: 1600/2000

Z1Z2-Aixs Travel: 1500

W1W2 Aixs Travel: 550

Spindle To Table: 270～1870/270～2270

X-Axis Rapid: 8000, 10000/10000/5000

X/Y/Z/W Feed: 5～2000

Precisione Dell'asse X: 0,04

Precisione Y/Z/W: 0,04/0,04/0,03

X Ripetibilità: 0,03

Ripetibilità Y/Z/W: 0,02/0,02/0,015

Confezionamento e consegna

Unità vendibili:	Set/Sets
Tipo pacchetto:	Imballaggio in casse di legno
Esempio immagine:

Overview

Capacità di fornitura e informazioni aggiuntive

Pacchetto: Imballaggio in casse di legno

Trasporti: Ocean,Land

Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Tipo di pagamento: L/C,T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

In che modo le fresatrici e alesatrici CNC risolvono il problema della lavorazione ad alta precisione di pezzi di grandi dimensioni?

Nella lavorazione di corpi scatolari e componenti strutturali di grandi dimensioni, la difficoltà nel controllare la precisione del foro coassiale e la bassa efficienza del turnover multiprocesso sono problemi importanti. Siete preoccupati dal bloccaggio ingombrante del pezzo e dalla precisione di lavorazione instabile? La nostra fresatrice e alesatrice CNC con tavola tuffante ad alta velocità TKB6513×2 offre una soluzione perfetta. Con il bloccaggio unico del pezzo, è possibile ottenere un'elaborazione sincrona su entrambi i lati, migliorando significativamente l'efficienza e la precisione.

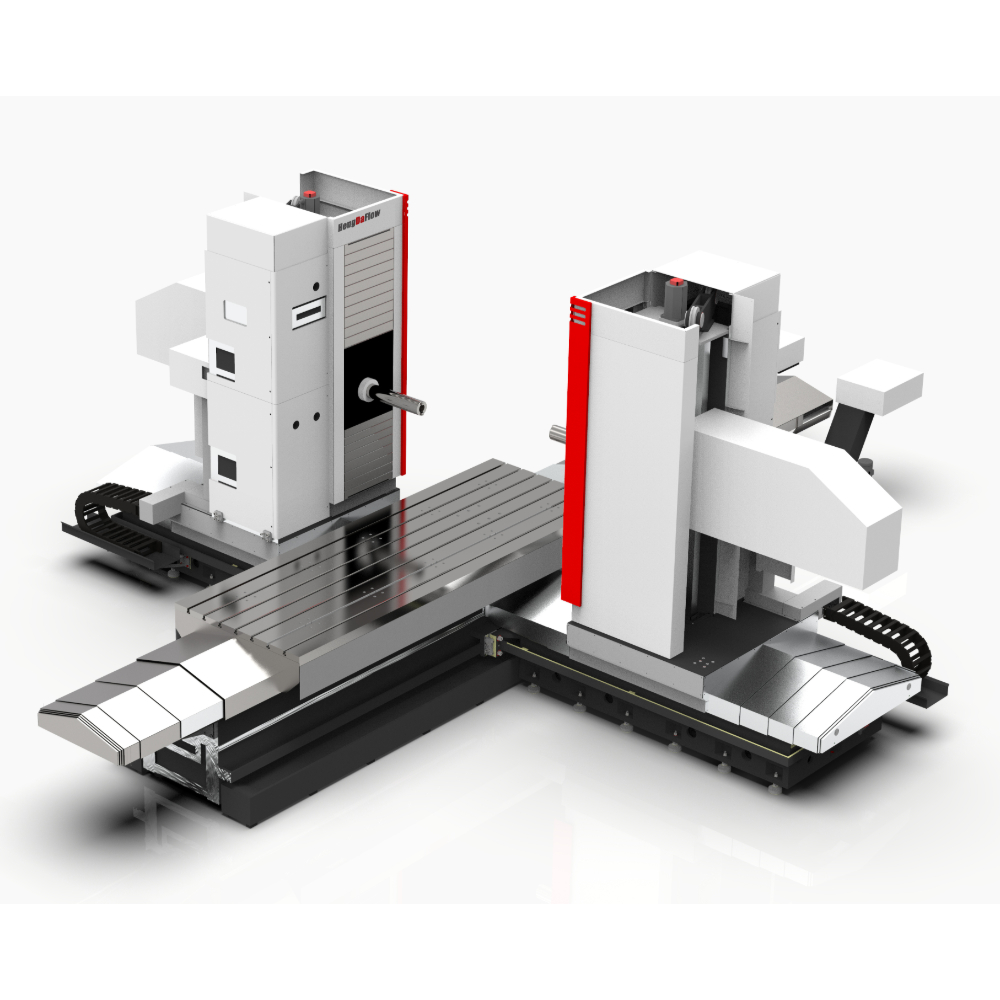

Essendo un centro di lavoro professionale, questa apparecchiatura adotta il controllo a sette assi e un design del layout simmetrico. La disposizione delle scatole del mandrino principale del lato principale e ausiliario consente alla macchina utensile di essere più bilanciata in termini di forza. La linea completa di sistemi di assi è dotata di guide a ricircolo di sfere per carichi pesanti, combinate con viti a ricircolo di sfere ad alta precisione azionate da servomotore CA, il movimento è fluido e altamente rigido e può facilmente soddisfare i requisiti di elaborazione ad alta coassialità. Durante il processo di lavorazione, può formare una complementarità con il trapano radiale e la rettificatrice, coprendo l'intero processo dalla lavorazione del sistema di fori alla finitura piana, particolarmente adatto per la produzione di componenti strutturali di grandi dimensioni in settori quali macchinari minerari e lavorazione dell'energia eolica.

La corsa orizzontale e la capacità di carico del piano di lavoro della tavola tuffante di questa attrezzatura sono ampie e può completare in modo efficiente la perforazione, l'alesatura, l'alesatura e la maschiatura di un foro singolo, nonché l'elaborazione di sistemi di fori piani. Il sistema CNC SINUMERIK ONE equipaggiato è potente e aiuta a realizzare la gestione digitale della lavorazione, migliorando ulteriormente l'efficienza produttiva.

Caratteristiche del prodotto

Collegamento a sette assi e design di elaborazione su due lati, bloccaggio una tantum per più processi, garantendo la precisione della coassialità.

Guide a ricircolo di sfere per carichi pesanti combinate con una struttura di trasmissione ad alta precisione, caratterizzata da elevata rigidità e stabilità.

Suggerimenti

Si consiglia di eseguire in anticipo il debug della simulazione virtuale tramite il sistema CNC in base ai requisiti di elaborazione, il che può ridurre i costi di taglio di prova e abbreviare i tempi di preparazione della produzione.

Se desideri conoscere i casi di applicazione specifici di questa attrezzatura in settori specifici (come navi o macchine edili) o hai bisogno di uno schema di elaborazione del collegamento compatibile con la perforatrice radiale, non esitare a informarci. Posso spiegartelo ulteriormente.
