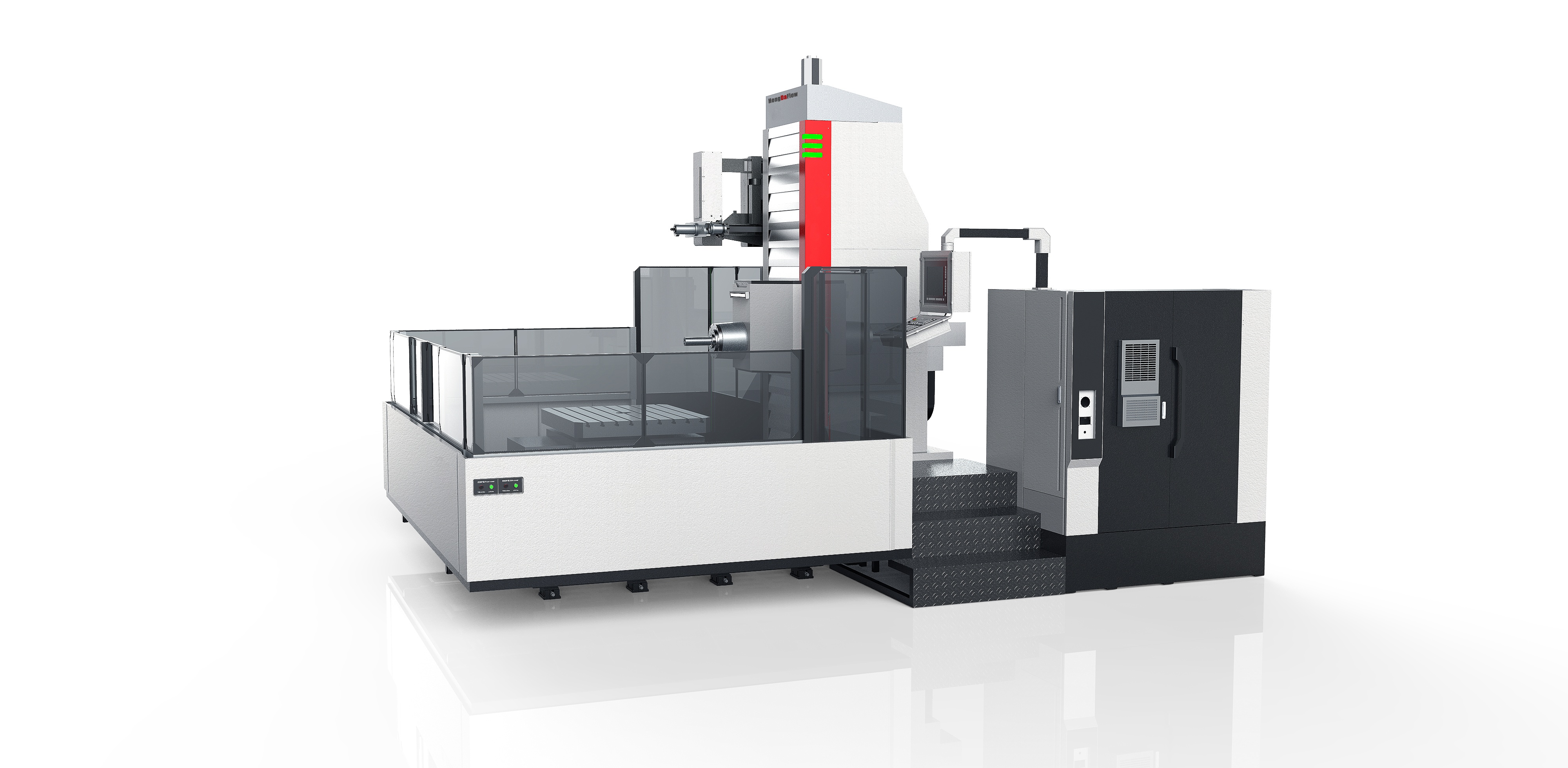

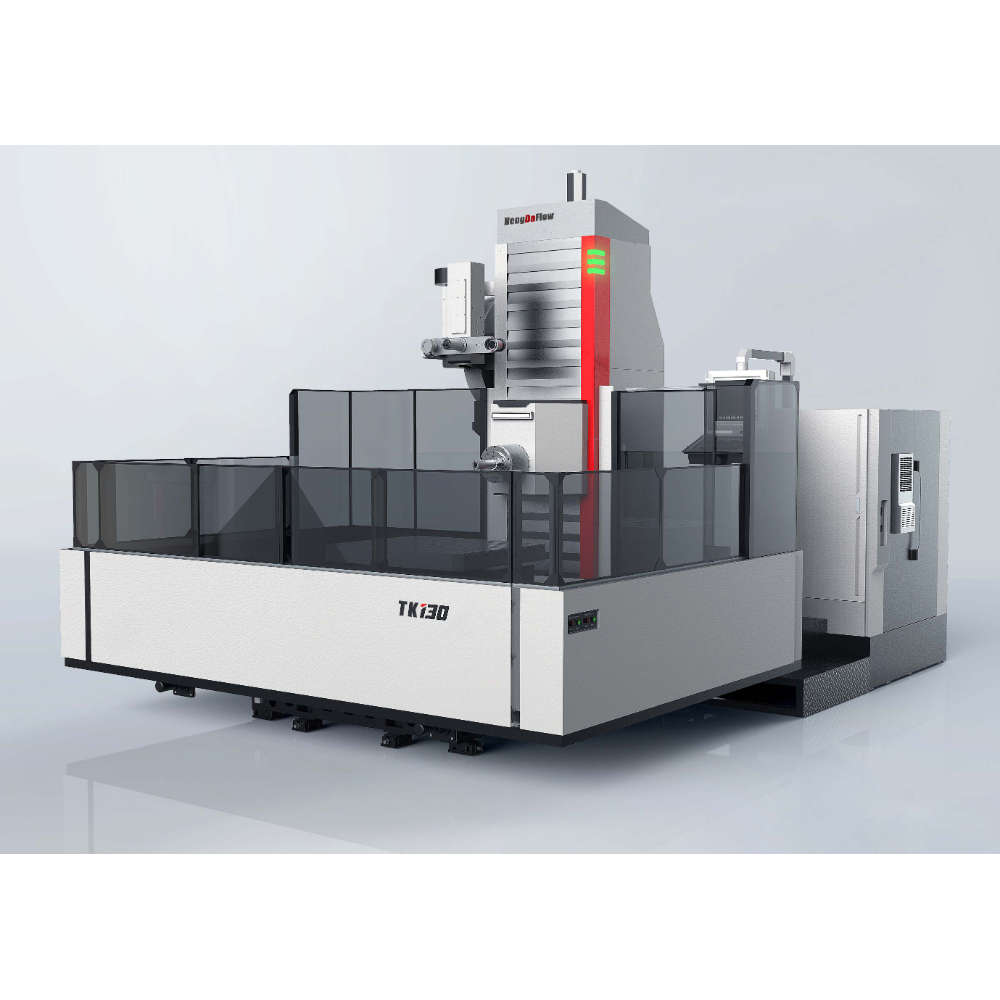

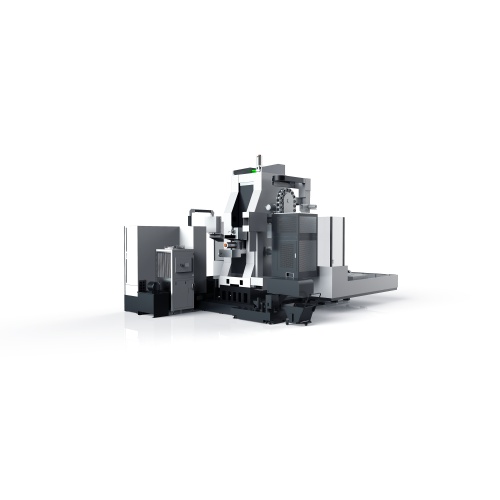

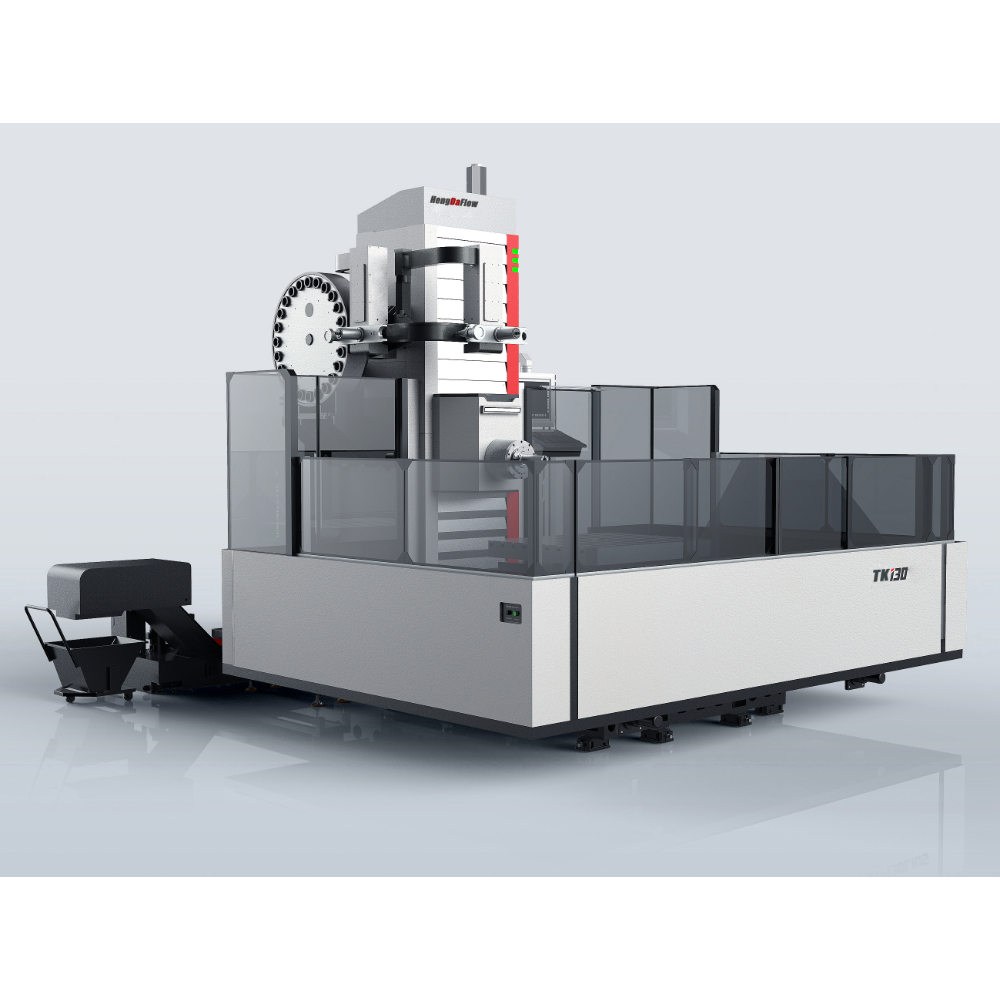

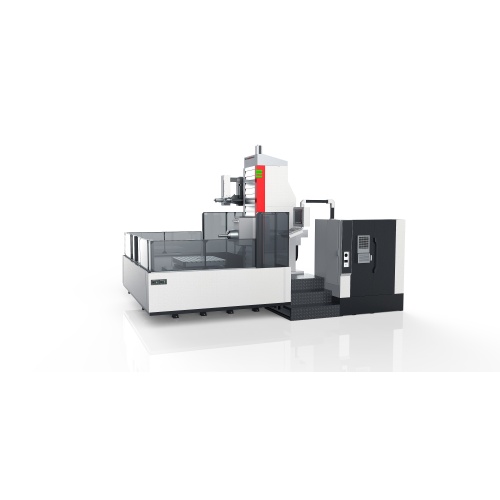

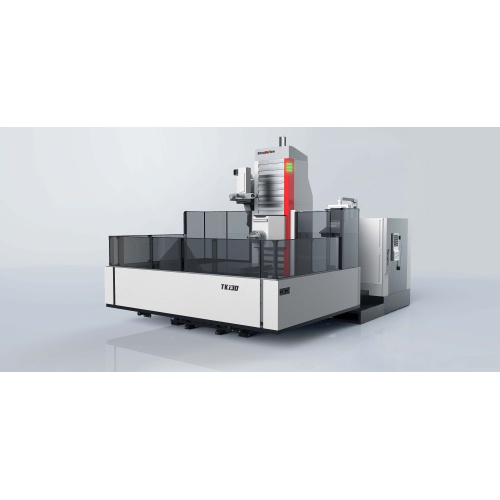

Alesatrice e fresatrice orizzontale CNC TK130

Alesatrice e fresatrice orizzontale CNC TK130

Tipo di pagamento: L/C,T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 1 Set/Sets
Trasporti: Ocean,Land
Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Contal US

Ottieni l'ultimo prezzo



PRODUCT ATTRIBUTES



Overview

Caratteristiche del prodotto

Modello: TK130

Spindle Diameter: 1800

X-Aixs Travel: 1600

Y-Aixs Travel: 1200

Z-Aixs Travel: 550

W-Aixs Travel: 10～1610

NC Syetem: FANUC OI-MF plus

Table Size: 1400×1200

Carico Della Tabella Massima: 5000

Asse B Di Rotazione Della Tavola: 360°

Posizionamento Della Tabella: 10

Conicità Del Fuso: BT50-45°

Potenza O Motore Mandrino: 18,5/22

Velocità Del Fuso: 12～2000

Capacità Dello Strumento: 24/40

Capacità Elettrica: 65

Weight: 21000

Spindle Nose To Table Distance: -315～1435

Table Minimum Increment: 0.001°

X/Y/Z/W Rapid Rate: 10000/10000/10000/5000

X/Y/Z/W Feed Rate: 5～4000

X/Y/Z/W Accuracy: 0.02

X/Y/Z/W Repeatability: 0.015

Overall Dimension: 5700×6930×4504

Confezionamento e consegna

Unità vendibili:	Set/Sets
Tipo pacchetto:	Imballaggio in casse di legno
Esempio immagine:

Overview

Capacità di fornitura e informazioni aggiuntive

Pacchetto: Imballaggio in casse di legno

Trasporti: Ocean,Land

Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Tipo di pagamento: L/C,T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Centro di alesatura e fresatura orizzontale ad alta precisione: l'attrezzatura principale per lavorazioni di precisione su larga scala

Il punto dolente del settore è che le fresatrici e le alesatrici tradizionali faticano a bilanciare alta precisione ed alta efficienza per lavorazioni su larga scala, e le loro strutture sono vecchie e hanno scarsa adattabilità. Il tuo problema spesso risiede nel fatto che i pezzi di medie e grandi dimensioni richiedono più operazioni di bloccaggio, con conseguente perdita di precisione ed è difficile soddisfare i requisiti di lavorazione personalizzati. Il nostro centro di alesatura e fresatura orizzontale ad alta precisione può collegare seghe per il taglio di materiali su larga scala e rettificatrici per processi di lucidatura fine. È adatto per l'aerospaziale, la costruzione navale, l'energia eolica e altri campi e può completare molteplici processi come fresatura, perforazione, alesatura e maschiatura per componenti di base, gusci e scatole di medie e grandi dimensioni. Con la sua struttura innovativa "box-in-box" e il design ottimizzato, combinato con una maschiatrice, può migliorare la precisione della maschiatura e ottenere una lavorazione efficiente con un solo bloccaggio della parte, garantendo stabilità di precisione a lungo termine e consentendo la selezione di componenti funzionali in base ai requisiti per soddisfare le esigenze di lavorazione di precisione di diversi settori.

Caratteristiche del prodotto
La scatola del mandrino principale adotta una struttura "box-in-box" con uno stile di montaggio verticale, che è un design leader rispetto al tradizionale design a montaggio laterale, consentendo un'elaborazione ad alta velocità; i principali componenti strutturali sono ottimizzati attraverso l'analisi degli elementi finiti, il letto ha una funzione di drenaggio, il mandrino principale ha una forte rigidità e bilancia efficienza e stabilità.
La struttura è simmetrica e ha un'eccellente rigidità, con una risposta dinamica rapida e il bloccaggio una tantum può completare la lavorazione di tutti e quattro i lati della parte; supporta configurazioni opzionali come il mandrino principale a spruzzo medio, il dispositivo di rimozione dei trucioli della piastra della catena e diverse protezioni, adatte per la produzione personalizzata.

Domande frequenti (FAQ)
Nella lavorazione di pezzi discoidali di medie e grandi dimensioni, come si possono evitare deviazioni di lavorazione dovute al peso?
Le parti mobili della macchina utensile sono state ottimizzate per la qualità, con una forte capacità di carico, e sono abbinate a un sistema di posizionamento ad alta precisione per controllare con precisione la traiettoria di lavorazione. Si consiglia di utilizzare dispositivi speciali per distribuire il peso delle parti e ridurre ulteriormente le deviazioni.

Cosa occorre tenere presente durante la manutenzione quotidiana del dispositivo di rimozione trucioli della piastra della catena?
Pulire regolarmente i trucioli residui nel dispositivo di rimozione trucioli per evitare accumuli e intasamenti; controllare mensilmente la tensione e la lubrificazione della catena e rifornire lo speciale olio lubrificante per garantire una rimozione regolare dei trucioli e prolungare la durata.

Quando si collabora con una segatrice e una rettificatrice, come garantire la precisione della connessione al processo?
Quando si collabora con una segatrice, è necessario controllare l'errore dimensionale del materiale da taglio per riservare margini di lavorazione ragionevoli per la successiva alesatura e fresatura; prima del collegamento con la rettificatrice, è possibile utilizzare più processi di questa apparecchiatura per ridurre il numero di serraggio delle parti e la perdita di precisione durante il trasporto.

Suggerimenti
Dopo ogni avvio, far funzionare l'apparecchiatura senza carico per 5-10 minuti finché tutti i componenti non funzionano correttamente prima di iniziare la lavorazione per evitare carichi improvvisi che influiscano sulla precisione.
Prima di modificare il tipo di parti lavorate, calibrare la posizione relativa del mandrino principale e del piano di lavoro e controllare anche l'usura degli utensili da taglio per garantire la qualità della lavorazione.
