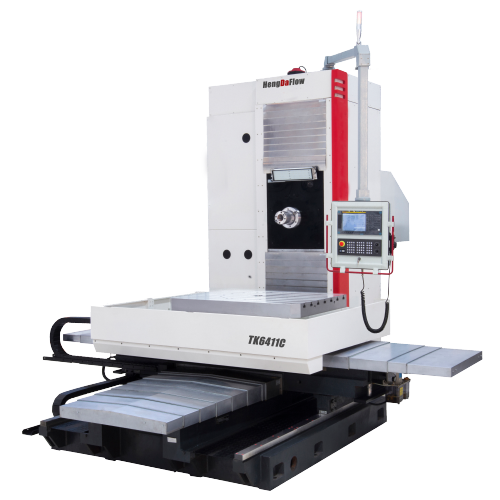

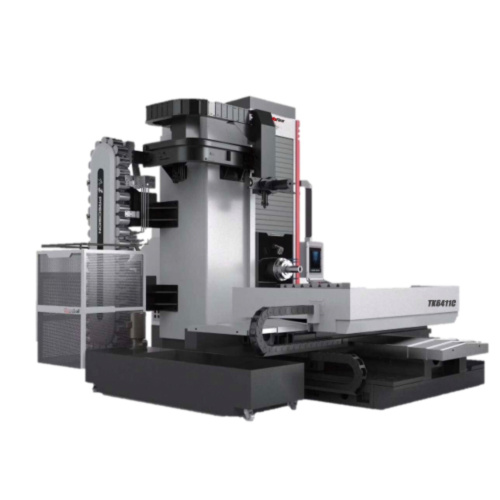

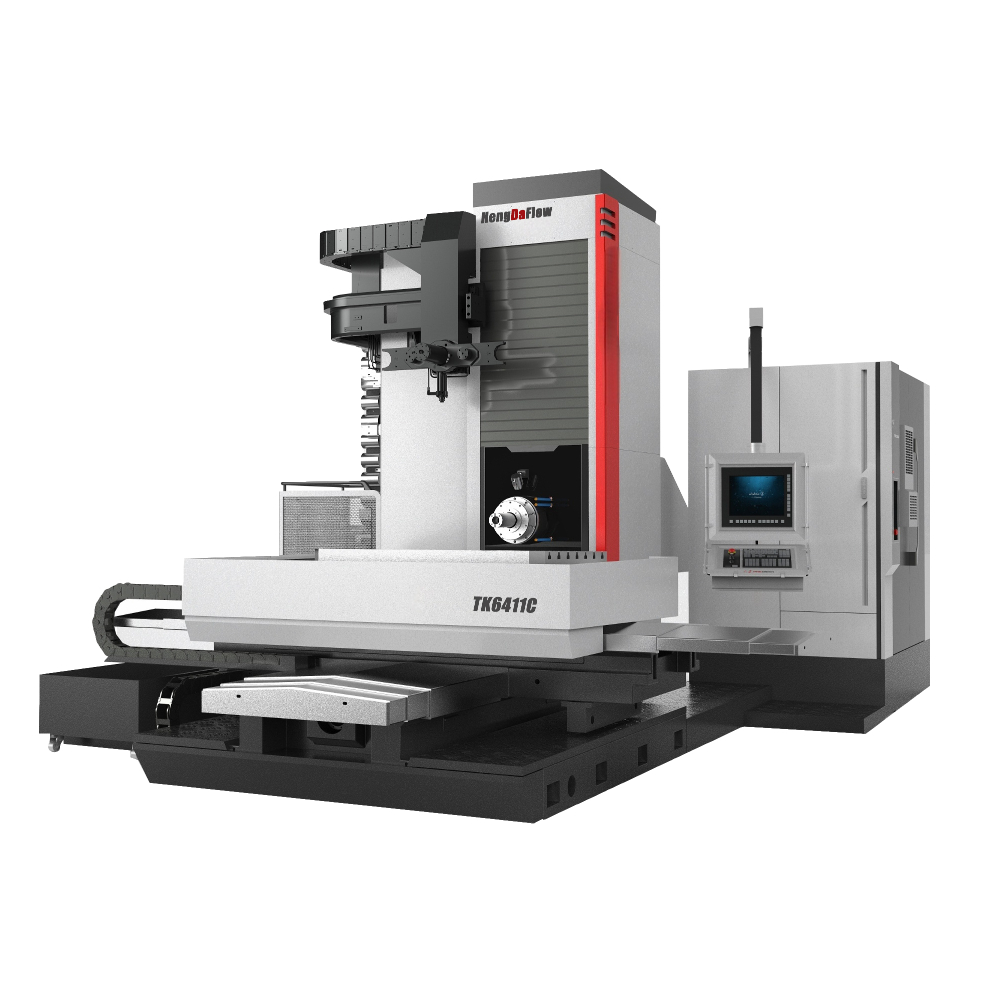

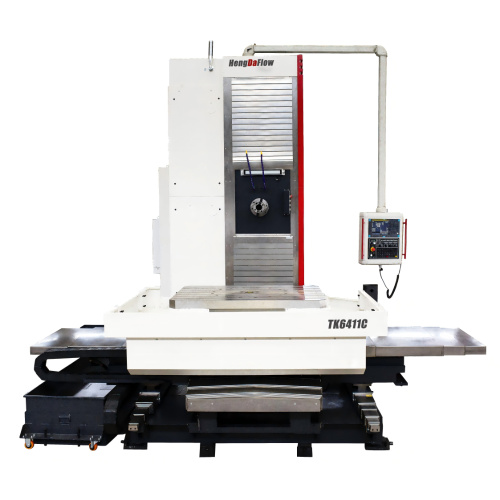

Centro di lavoro per fresatura e alesatura orizzontale TK6411C

Centro di lavoro per fresatura e alesatura orizzontale TK6411C

Tipo di pagamento: L/C,T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 1 Set/Sets
Trasporti: Ocean,Land
Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Contal US

Ottieni l'ultimo prezzo



PRODUCT ATTRIBUTES



Overview

Caratteristiche del prodotto

Modello: TK6411C

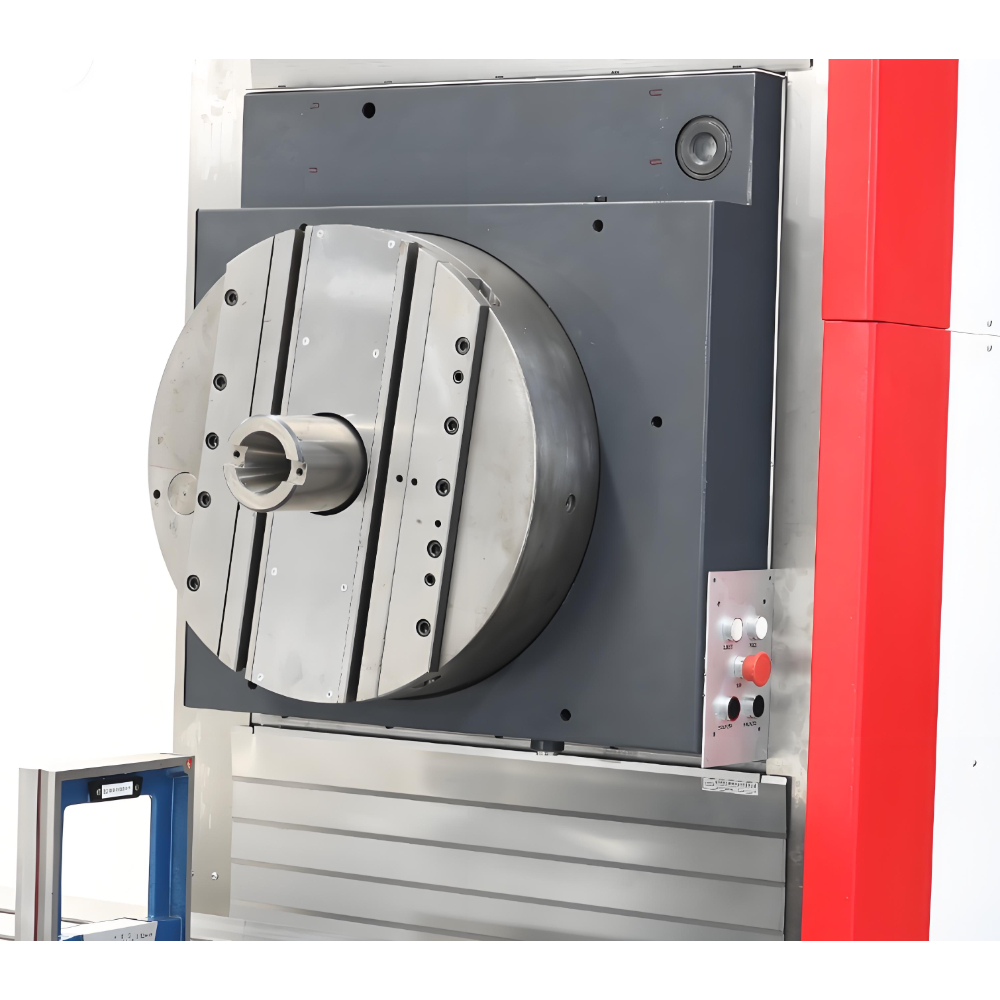

Spindle Diameter: φ130

X/Z/W/U-Aixs Travel: 1600/1200/550

Y-Aixs Travel: 1200/1600

NC Syetem: FANUC OI-MF plus

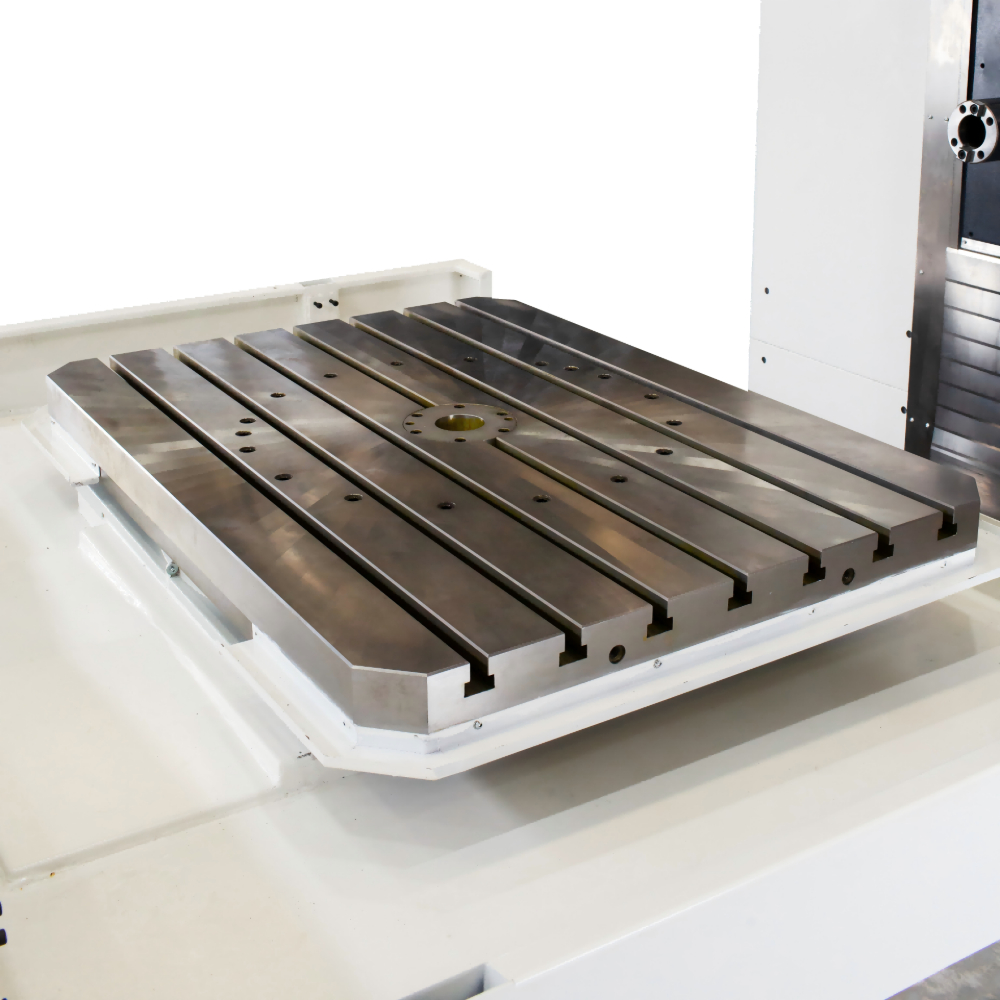

Table Size: 1350×1000

Carico Della Tabella Massima: 5000

Conicità Del Fuso: BT50-45°

Power Of Spindle Motor: 15/18.5

Spindle Speed: 12～1500

Capacità Dello Strumento: 24/40

Electrical Capacity: 60

Weight: 18000

Spindle To Table: 0～1200 /0～1600

Table Resolution: 1°(0.001°)

X/Y/Z/W Rapid: 10000/10000/10000/5000

X/Y/Z/W Feed: 5～5000

B-Axis Rapid: 3

Precisione X/Y/Z/W: 0,03

B-Axis Accuracy: 10

X/Y/Z/W Repeatability: 0.02

B-Axis Repeatability: 4

Overall Dimension: 7100×6600×3600

Confezionamento e consegna

Unità vendibili:	Set/Sets
Tipo pacchetto:	Imballaggio in casse di legno
Esempio immagine:

Overview

Capacità di fornitura e informazioni aggiuntive

Pacchetto: Imballaggio in casse di legno

Trasporti: Ocean,Land

Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Tipo di pagamento: L/C,T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Scoperte innovative nei centri di lavoro orizzontali CNC di livello industriale pesante

Nel moderno settore della produzione di attrezzature pesanti, le aziende spesso affrontano la sfida di ottenere sia un'elevata precisione di lavorazione che un'elevata efficienza per pezzi di grandi dimensioni. Le attrezzature tradizionali come i trapani radiali faticano a gestire complesse lavorazioni multiprocesso, mentre le rettificatrici non riescono a soddisfare i requisiti della lavorazione integrata.

Per risolvere questo problema, abbiamo introdotto in modo innovativo il centro di lavoro orizzontale CNC TK6411C, caratterizzato da un design strutturale rivoluzionario e un sistema di controllo intelligente, per fornire una nuova soluzione per la lavorazione di componenti pesanti.

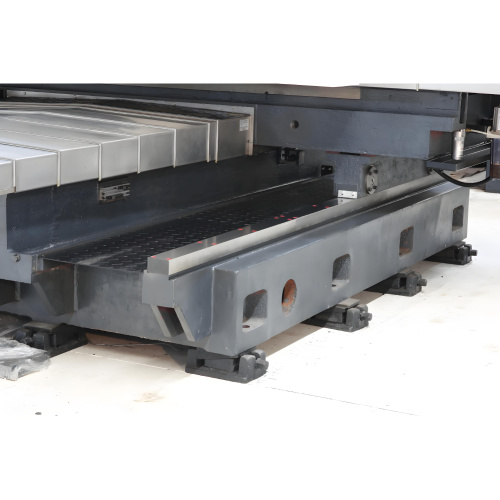

Questa apparecchiatura adotta un'esclusiva struttura composita "slitta incrociata + scatola annidata". Basata sulla robustezza della classica alesatrice orizzontale, incorpora il concetto di design di ottimizzazione della rigidità dinamica. Attraverso la modellazione tridimensionale PRO/E e l'analisi di simulazione agli elementi finiti, abbiamo effettuato l'ottimizzazione topologica delle piastre di rinforzo del telaio del letto, garantendo che la struttura complessiva mantenga un'eccellente rigidità pur ottenendo la distribuzione ottimale della qualità. Questo design innovativo consente all'attrezzatura di mostrare un'eccezionale resistenza alle vibrazioni e stabilità termica durante la lavorazione di pezzi pesanti.

Rispetto alle apparecchiature di lavorazione tradizionali, questo centro di lavoro adotta un sistema di servocontrollo intelligente a circuito semichiuso, che controlla con precisione il collegamento a cinque assi di X, Y, Z, W e B per garantire un movimento ad alta velocità e alta precisione di componenti mobili su larga scala. La sua esclusiva disposizione della scatola con montaggio laterale a colonna singola non solo garantisce l'apertura dell'area di lavorazione, ma assicura anche la massima rigidità del sistema mandrino in condizioni di taglio pesanti. Gli utenti possono anche selezionare moduli intelligenti come il magazzino meccanico di utensili manuali ATC e il sistema di raffreddamento multiangolo in base alle esigenze effettive per ottenere una personalizzazione personalizzata.

In termini di prestazioni di elaborazione, questa apparecchiatura dimostra eccezionali caratteristiche multifunzionali. Con una sola configurazione, può completare una varietà di processi come fresatura, foratura, alesatura, maschiatura e molti altri, per un totale di decine di operazioni. Ciò cambia completamente la modalità di elaborazione tradizionale che richiedeva lo spostamento tra più macchine. Che si tratti della lavorazione fine delle superfici curve dei grandi mozzi delle turbine eoliche o della perforazione profonda degli involucri dei motori diesel delle navi, è possibile raggiungere una precisione di lavorazione a livello di micron. Ciò rende questa apparecchiatura la scelta ideale per settori quali quello aerospaziale, delle apparecchiature energetiche e dei macchinari pesanti.

Caratteristiche innovative: design di ottimizzazione della rigidità dinamica, controllo intelligente del collegamento a cinque assi.

Suggerimento per l'uso: selezionare il sistema di raffreddamento dell'utensile appropriato in base alle caratteristiche del materiale di lavorazione, che può migliorare ulteriormente la qualità della lavorazione della superficie.

Progettiamo e produciamo in modo indipendente le seguenti quattro principali categorie di prodotti: centro di lavoro, tornio, trapano radiale, sega. I nostri prodotti sono tutti disponibili per la personalizzazione. Se avete domande, non esitate a contattarci.
