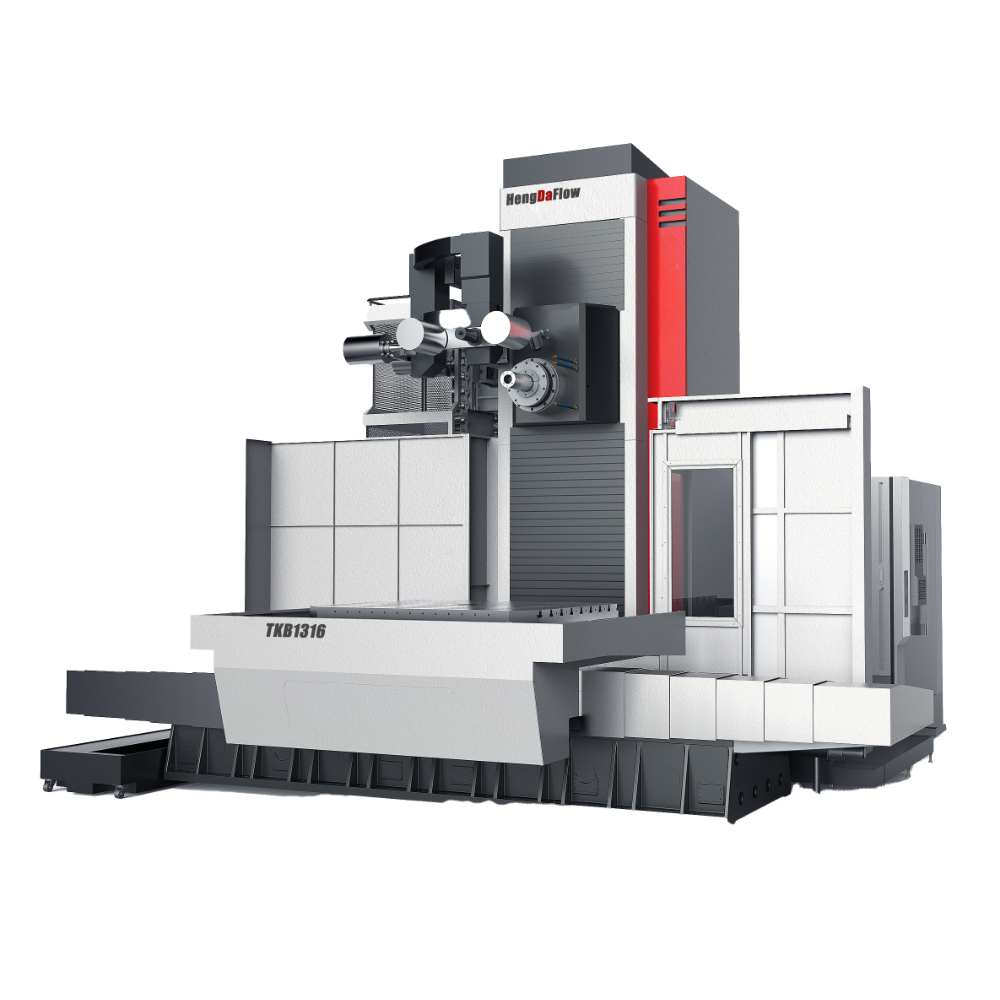

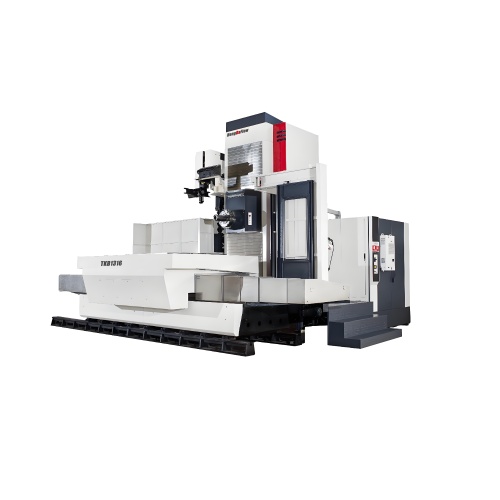

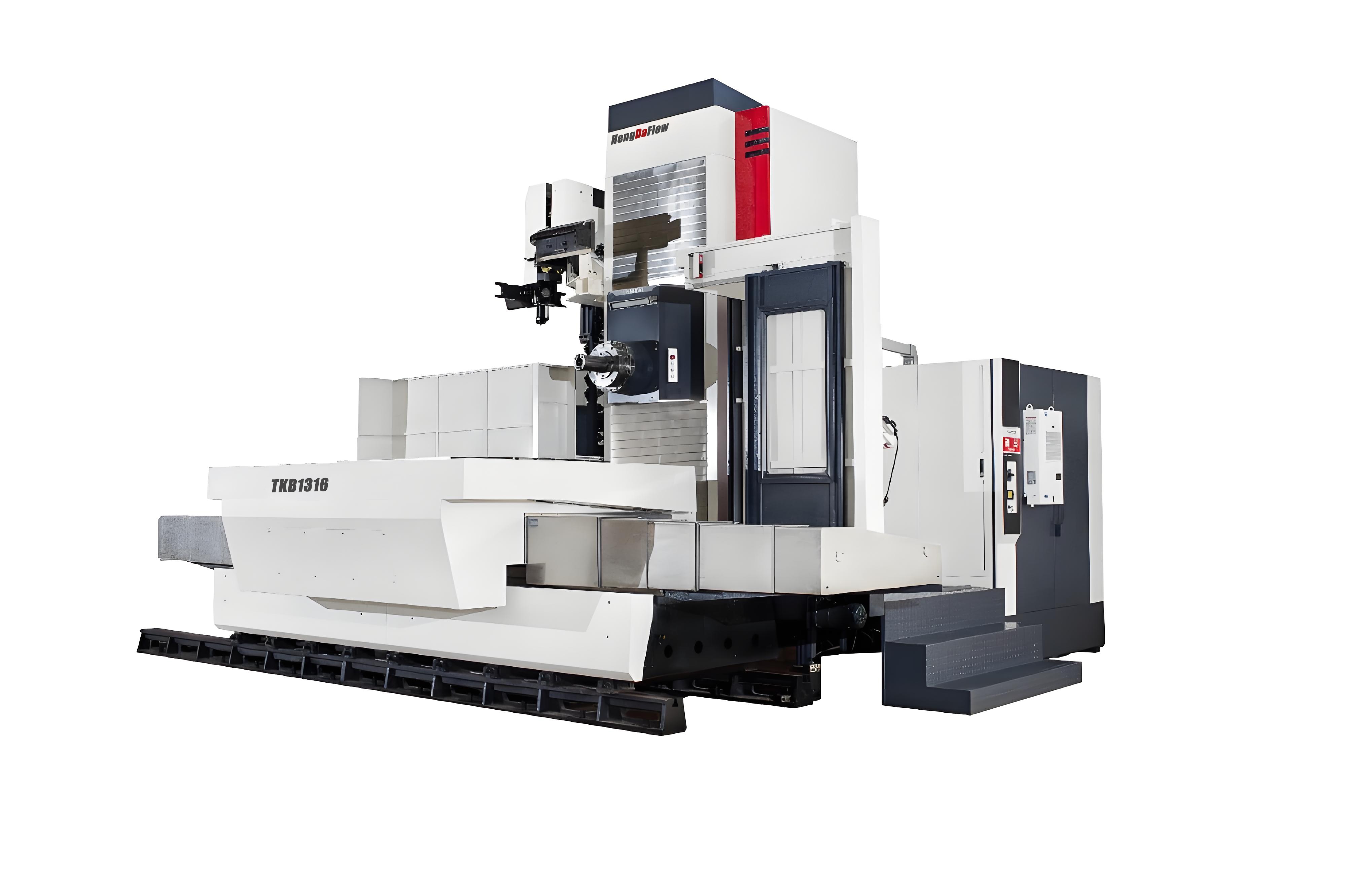

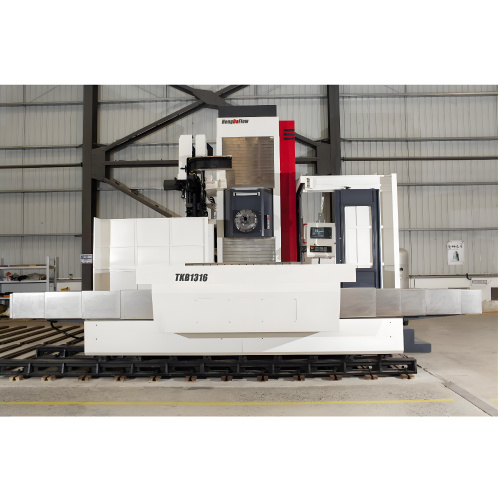

Alesatrice a colonna fissa CNC TKB1316 per impieghi gravosi

Alesatrice a colonna fissa CNC TKB1316 per impieghi gravosi

Tipo di pagamento: L/C,T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 1 Set/Sets
Trasporti: Ocean,Land
Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Contal US

Ottieni l'ultimo prezzo



PRODUCT ATTRIBUTES



Overview

Caratteristiche del prodotto

Modello: TKB1316

Spindle Diameter: φ110/φ130

X/Z/W/U-Aixs Travel: 3000/1600/600/-

Y-Aixs Travel: 1600/2100/2600

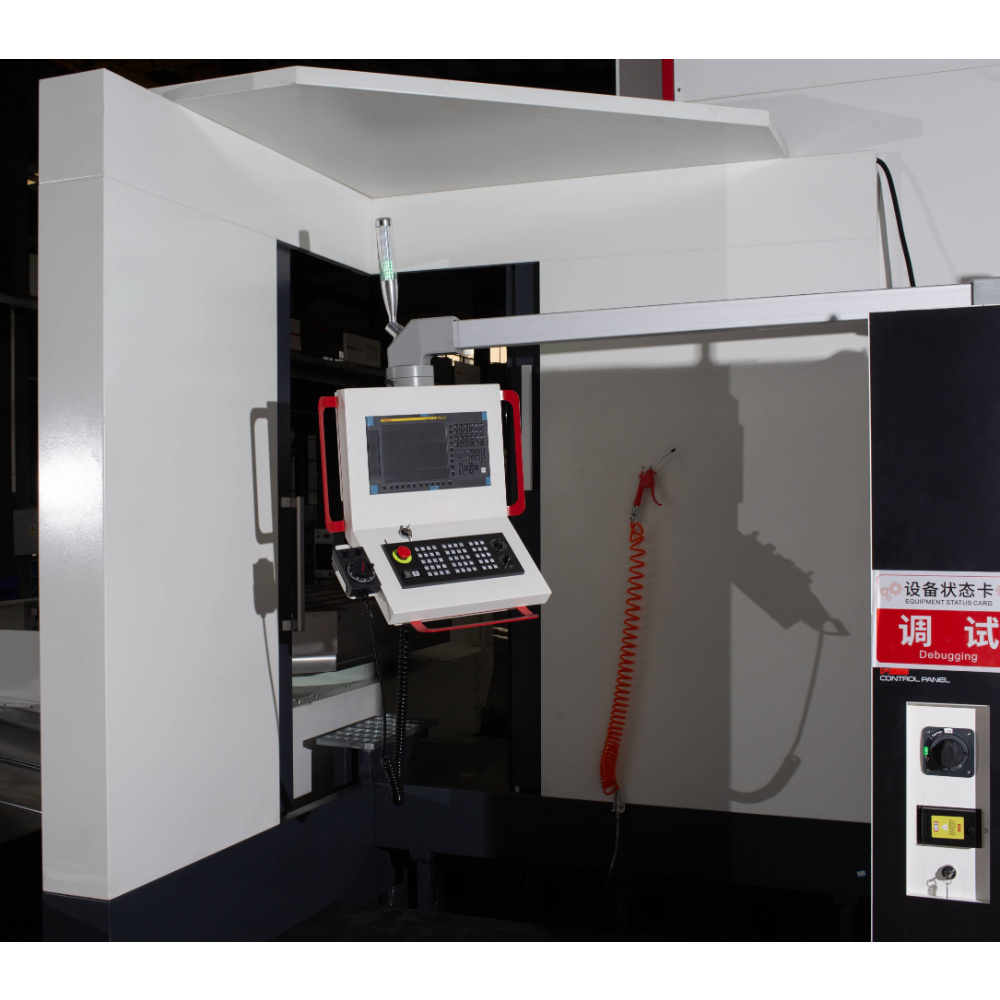

NC Syetem: FANUC OI-MF plus

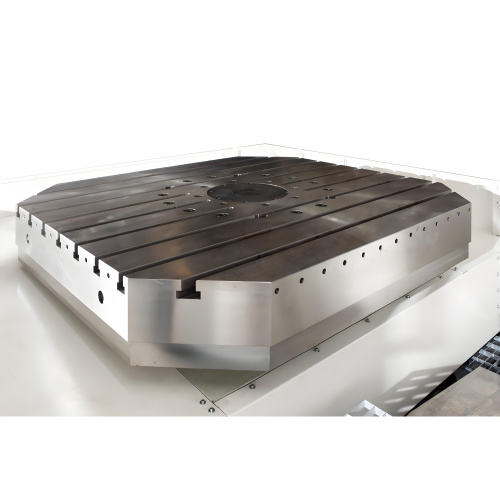

Table Size: 1800×1600 /2000×1800

Max Table Load: 10000/15000

Conicità Del Fuso: BT50-45°

Power Of Spindle Motor: 22/26

Spindle Speed: 0～2500

Capacità Dello Strumento: 40

Capacità Elettrica: 65

Weight: 34000

Spindle To Table: 20～1620/20～2120/20～2620

X/Y/Z/W/U Rapid: 12000/12000/12000/5000/-

X/Y/Z/W/U Feed: 5000/5000/5000/2000/-

B-Axis Rapid: 2

X/Y/Z/W/U Accuracy: 0.012/0.01/0.01/0.02/-

B-Axis Accuracy: 10

X/Y/Z/W Repeatability: 0.01/0.009/0.009/0.015/-

B-Axis Repeatability: 6

Overall Dimension: 6380×7200×4270

Dal Mandrino Alla Tavola: -93～2107

Confezionamento e consegna

Unità vendibili:	Set/Sets
Tipo pacchetto:	Imballaggio in casse di legno
Esempio immagine:

Overview

Capacità di fornitura e informazioni aggiuntive

Pacchetto: Imballaggio in casse di legno

Trasporti: Ocean,Land

Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Tipo di pagamento: L/C,T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Come ottenere una lavorazione ad alta precisione ed elevata rigidità di pezzi di grandi dimensioni?

Il tuo problema

Nella moderna produzione industriale, quando si ha a che fare con la lavorazione di pezzi grandi e complessi, le attrezzature tradizionali come i trapani radiali e le rettificatrici spesso faticano a bilanciare precisione ed efficienza della lavorazione, con conseguenti cicli di produzione prolungati e qualità instabile. Il tuo problema potrebbe risiedere nel modo in cui superare i problemi di rigidità insufficiente e di deformazione termica nella lavorazione di pezzi di grandi dimensioni.

La nostra soluzione

La nostra soluzione innovativa è quella di presentare il centro di lavoro di fresatura e alesatura da banco CNC TKB1316. Questa apparecchiatura ottiene un miglioramento significativo nella precisione di lavorazione di pezzi di grandi dimensioni attraverso un design strutturale innovativo e un sistema di controllo intelligente della temperatura, risolvendo efficacemente i problemi di stabilità in condizioni di taglio pesanti e fornendo garanzie affidabili per la lavorazione di precisione in campi come quello aerospaziale e delle apparecchiature energetiche.

panoramica del prodotto

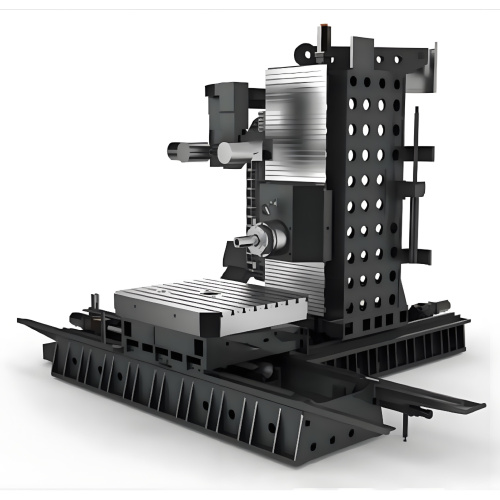

TKB1316 adotta un esclusivo basamento di tipo "T" rovesciato e una struttura a colonna mobile, combinati con un layout della scatola del mandrino principale montata frontalmente, che rende la distribuzione della forza della macchina utensile più scientifica e ragionevole. Il sistema mandrino utilizza un meccanismo di bilanciamento idraulico dell'azoto, insieme a un magazzino utensili a catena e un sistema di raffreddamento multifunzionale, per garantire un processo di lavorazione stabile e affidabile. Il sistema di controllo completo a circuito chiuso opzionale della bilancia a reticolo ad alta precisione migliora ulteriormente la precisione di posizionamento di ciascun sistema di assi. Nell'innovativo sistema di gestione termica, il grande serbatoio dell'olio a temperatura controllata controlla con precisione la temperatura dei sistemi mandrino, cambio e servoasse attraverso uno speciale circuito di raffreddamento, sopprimendo sostanzialmente il fenomeno della deformazione termica della macchina utensile.

Rispetto alle apparecchiature di lavorazione tradizionali, questo centro di lavoro presenta eccezionali vantaggi prestazionali. La struttura del letto ad arco ad alta rigidità, ottimizzata attraverso l'analisi degli elementi finiti, combina una parete ad arco a doppio strato con una guida di scorrimento ad ampia campata, garantendo un'eccellente capacità di carico. La colonna di grandi dimensioni a doppio strato a forma di anello chiuso è stata sottoposta a molteplici trattamenti di invecchiamento, mantenendo la stabilità della lavorazione anche a fine corsa massimo. Il sistema di trasmissione a coppia elevata a bassa velocità, combinato con il mandrino trattato con azoto, soddisfa i requisiti delle lavorazioni di taglio pesanti. L'intelligente sistema di bilanciamento idraulico, attraverso la precisa collaborazione del gruppo puleggia e dell'accumulatore, contrasta efficacemente l'influenza del peso proprio della scatola dell'albero principale sulla precisione della lavorazione.

Questa apparecchiatura supporta molteplici procedure di lavorazione come fresatura, foratura, alesatura e alesatura, consentendo a pezzi di grandi dimensioni di essere sottoposti a lavorazioni multi-sfaccettate ad alta precisione con un'unica configurazione. Non è adatto solo per la lavorazione di componenti di base di grandi dimensioni, parti a forma di piastra e a disco, ma è anche in grado di eseguire una produzione precisa di varie parti di guscio e parti simili a stampi. Nel campo aerospaziale può processare componenti chiave come gusci di motori; nella cantieristica navale può gestire componenti di grandi dimensioni del sistema di propulsione; nel nuovo settore energetico, è applicabile per la lavorazione precisa dei componenti principali delle apparecchiature per l'energia eolica.

Caratteristiche del prodotto: struttura ad alta resistenza a forma di arco, controllo intelligente della temperatura per prevenire la deformazione

Raccomandazioni per apparecchiature opzionali: selezionare un sistema di controllo completo a circuito chiuso in base ai requisiti di elaborazione per migliorare la precisione del posizionamento

Progettiamo e produciamo in modo indipendente le seguenti quattro principali categorie di prodotti: centro di lavoro, tornio, trapano radiale, sega. I nostri prodotti sono tutti disponibili per la personalizzazione. Se avete domande, non esitate a contattarci.
