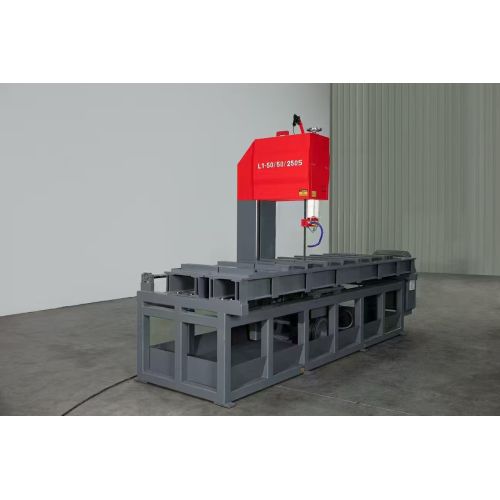

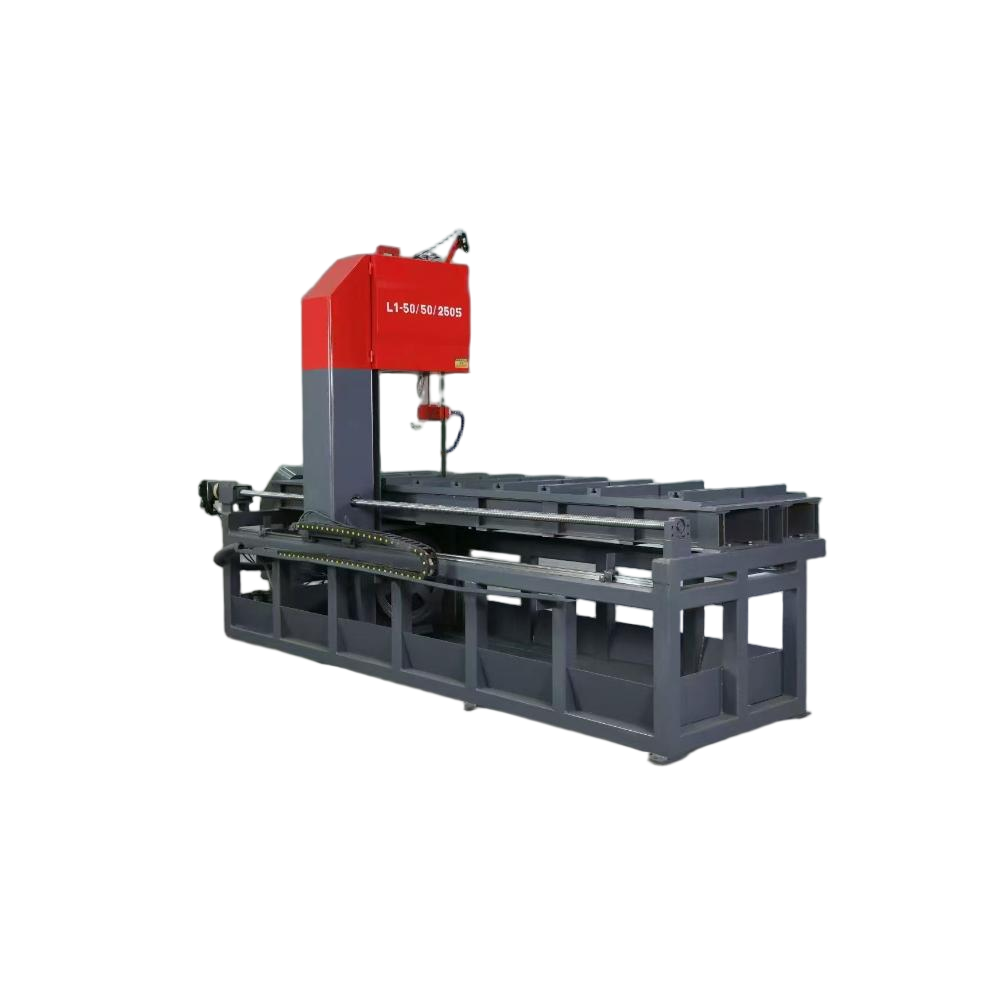

Segatrice a nastro verticale per carichi pesanti LF 50 50 250S

Segatrice a nastro verticale ad alta precisione: l'attrezzatura preferita per il taglio di pezzi metallici di grandi dimensioni

Quando si tagliano grezzi metallici di grandi dimensioni, gli utenti spesso incontrano problemi quali precisione insufficiente ed eccessivo spreco di materiale. Molti utenti affrontano anche la sfida di regolare frequentemente l'attrezzatura per tagliare materiali diversi e di avere un elevato consumo energetico. La nostra sega a nastro verticale ad alta precisione per il taglio dei metalli è progettata specificamente per il taglio di pezzi grezzi in acciaio come profili, tubi, materiali rotondi e materiali quadrati. È una soluzione efficace a questi problemi. Selezionando i parametri di processo appropriati, può tagliare vari materiali neri o metallici non ferrosi. È compatibile con seghe, maschiatrici e rettificatrici ed è ampiamente utilizzato nelle grandi e medie imprese in settori quali acciaio, stampi e matrici, macchinari, automobili e costruzioni navali, aiutando le aziende a migliorare la precisione di taglio di grezzi di grandi dimensioni e ottenere risparmio di materiale e conservazione energetica.

Questa sega a nastro verticale ad alta precisione utilizza lame a nastro a doppio metallo come utensili da taglio. Il taglio stretto della sega può ridurre significativamente la perdita di materiale. Ha meno materiali di consumo e richiede meno energia, garantendo un taglio ad alta precisione riducendo al contempo efficacemente il consumo di energia, soddisfacendo i requisiti di una produzione efficiente e a risparmio energetico. Nel processo di produzione vero e proprio, può fornire basi grezze precise per il successivo processo di maschiatura della maschiatrice e può anche collaborare con la rettificatrice per completare il taglio dei grezzi prima della rettifica ad alta precisione. Se utilizzato insieme ad altre segatrici, può integrare e completare attività di taglio con specifiche e requisiti di precisione diversi, migliorando ulteriormente l'efficienza produttiva complessiva.

Inoltre, il suo design ottimizzato per il taglio di grezzi di grandi dimensioni può soddisfare stabilmente le esigenze di taglio di vari grezzi metallici, senza la necessità di sostituire frequentemente le attrezzature o apportare modifiche significative ai parametri, riducendo i tempi di fermo della produzione e fornendo una garanzia per una produzione stabile.

Caratteristiche del prodotto

Eccezionale capacità di taglio ad alta precisione, adatta per tagliare pezzi grezzi di metallo di grandi dimensioni, taglio stretto, meno materiali di consumo, bassi requisiti energetici e combinata con i vantaggi del risparmio di materiale e di risparmio energetico.

Ampia gamma di materiali applicabili, compatibili con seghe, maschiatrici e rettificatrici, adatti per la produzione in grandi e medie imprese in diversi settori.

Suggerimenti

Prima del taglio, si consiglia di impostare parametri di processo precisi in base al materiale e alle specifiche del pezzo grezzo per garantire la precisione del taglio; ispezionare e sottoporre a manutenzione regolarmente le lame a nastro a doppio metallo per evitare che l'usura della lama influisca sull'effetto di taglio e sulla durata dell'attrezzatura.

Struttura principale della macchina utensile:
1. Piede: è una parte in acciaio saldata. La macchina è installata sul piede e sulla base a terra per sostenere il peso della macchina utensile e il peso del pezzo in lavorazione.
2. Telaio della sega: è una parte in lamiera d'acciaio saldata, utilizzata per installare le parti di collegamento del dispositivo di azionamento principale, il meccanismo di tensionamento della cinghia della sega e il meccanismo di guida della cinghia della sega.
3. Trasmissione principale: la trasmissione principale adotta la modalità di trasmissione del motore principale che aziona il riduttore a vite senza fine per azionare la ruota della sega. È costituito dal motore principale, dal riduttore a vite senza fine, dalla puleggia e dalla ruota della sega. Viene utilizzato principalmente per trasmettere la coppia e far ruotare la lama della sega, in modo da ottenere il movimento di taglio. Attraverso il metodo di controllo dello spostamento manuale sulla puleggia, la velocità di taglio può essere regolata per soddisfare i requisiti di taglio di pezzi di materiali diversi.

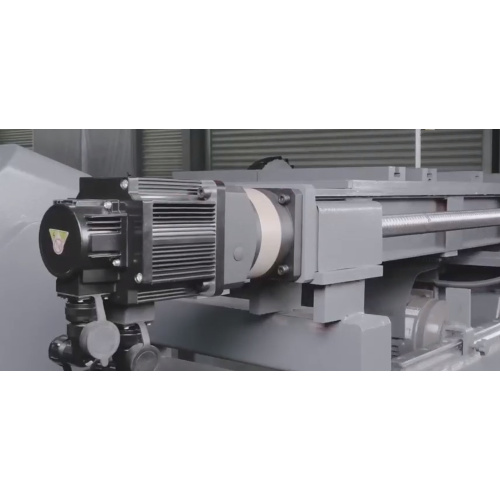

4. Meccanismo di alimentazione: è composto dalla coclea di alimentazione, dalla guida lineare ad alta precisione e dal piano di lavoro. Realizza le funzioni di alimentazione del lavoro, avanzamento rapido e ritirata rapida.
5. Meccanismo di tensionamento della cinghia della sega: è composto dalla puleggia condotta, dalla sede di tensionamento e dal cursore. Il cursore viene spostato dalla vite per azionare la ruota della sega per ottenere il tensionamento del nastro della sega, in modo che si formi una certa pressione tra il nastro della sega e il bordo della ruota della sega, generando un attrito sufficiente per far ruotare la cinghia della sega.
6. Meccanismo di guida della cinghia della sega: è composto dal sedile di guida, dal braccio di guida, dalla testa di guida e da parti in lega. Il nastro della sega viene bloccato dalle parti in lega sulla testa di guida e mantenuto perpendicolare alla superficie del piano di lavoro. Le parti in lega sono fissate saldamente alla parte posteriore e ai lati del nastro della sega, riducendo al minimo l'attrito tra il nastro e le parti in lega. Il braccio di guida è bloccato nella sede di guida. Quando si tagliano pezzi di diversa larghezza, il braccio di guida può essere spostato manualmente per mantenere le teste di guida superiore e inferiore alla distanza più breve, migliorando la rigidità del nastro flessibile mantenendo la flessibilità adeguata, prolungando così la durata del nastro.

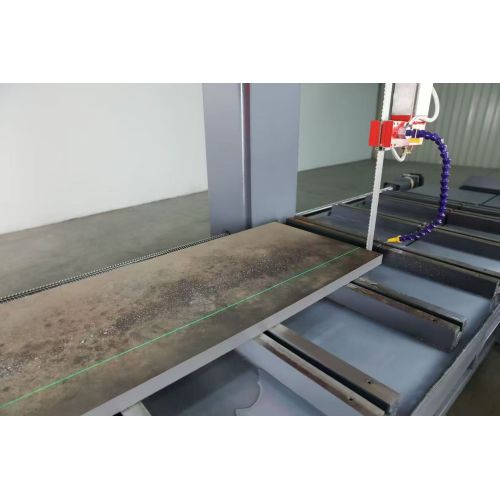

7. Parte del piano di lavoro: il piano di lavoro è una piattaforma composta da una scanalatura a T ad alta resistenza, caratterizzata da alta precisione e buona capacità di carico. Il sistema di alimentazione è suddiviso in sistemi di alimentazione del tipo a rulli e del tipo a piattaforma di alimentazione servo.

Principio generale di funzionamento della macchina

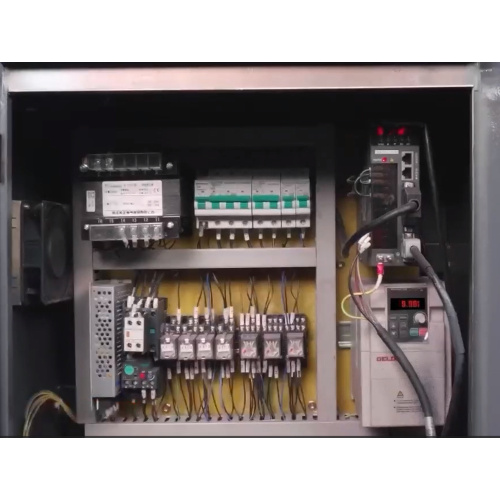

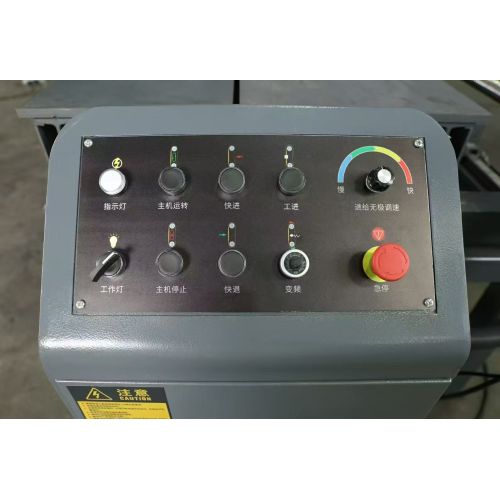

L'impianto elettrico è costituito da interruttori di prossimità, scheda di cablaggio, scatola di giunzione, scatola di funzionamento elettrico, pannello operativo, componenti elettrici e cavi, che formano un circuito elettrico per controllare il funzionamento della ruota della sega, il sollevamento del telaio della sega e il bloccaggio del pezzo in lavorazione, in modo da completare il processo di segatura in una determinata operazione.
