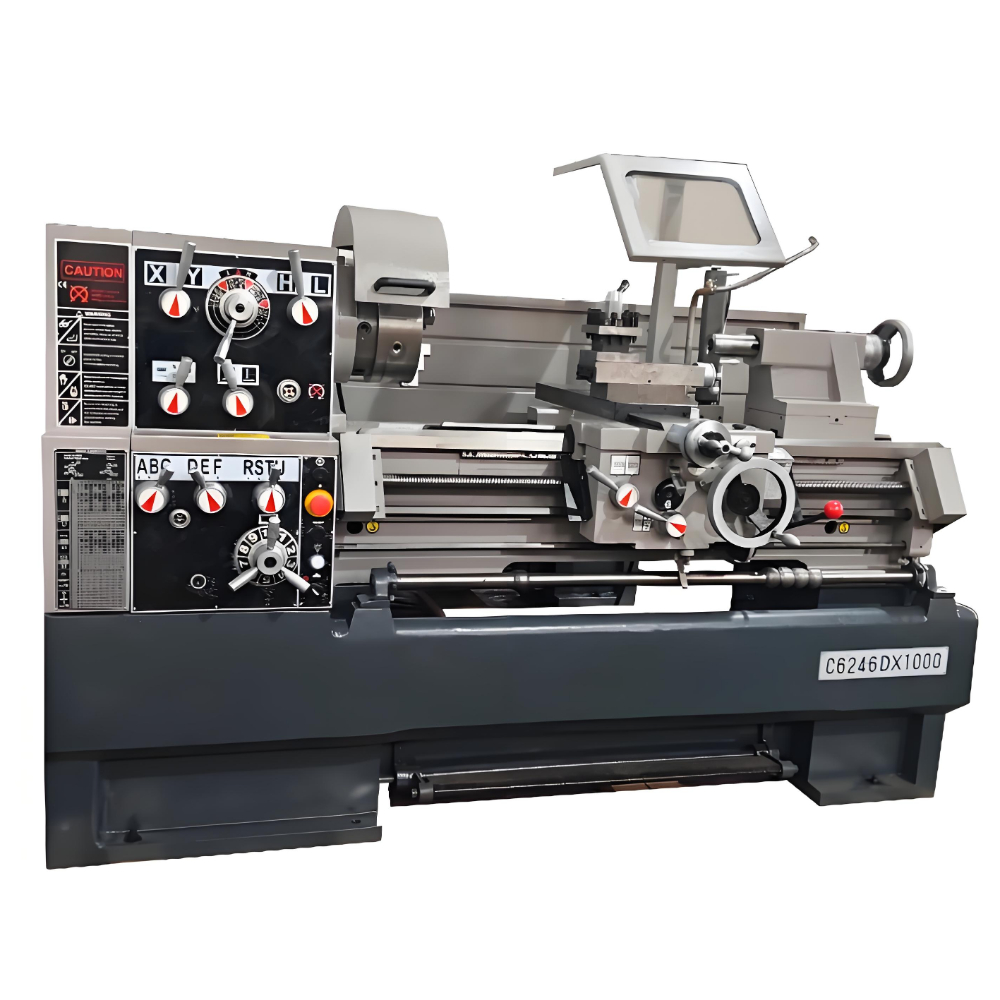

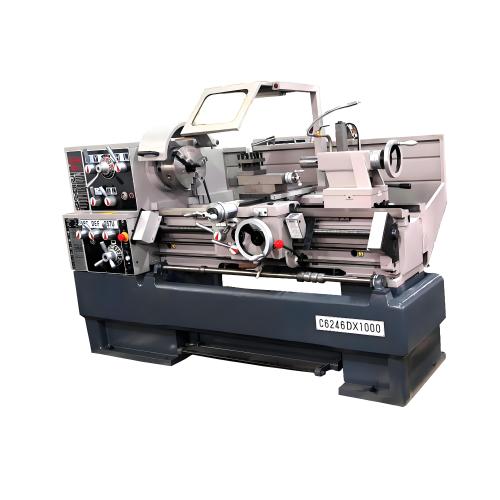

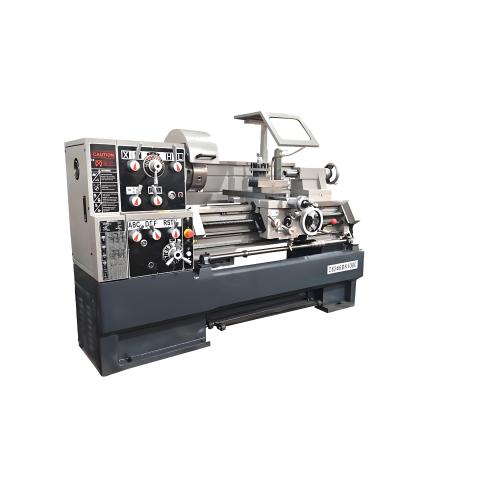

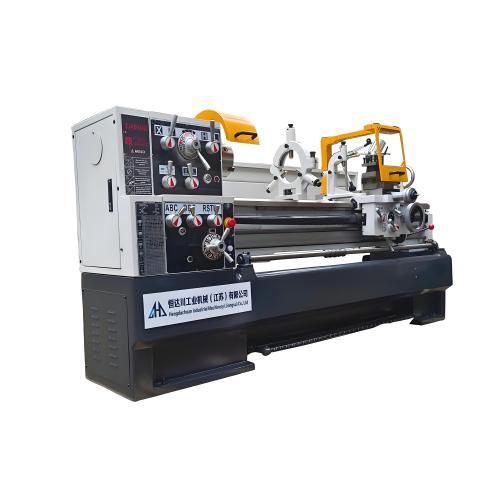

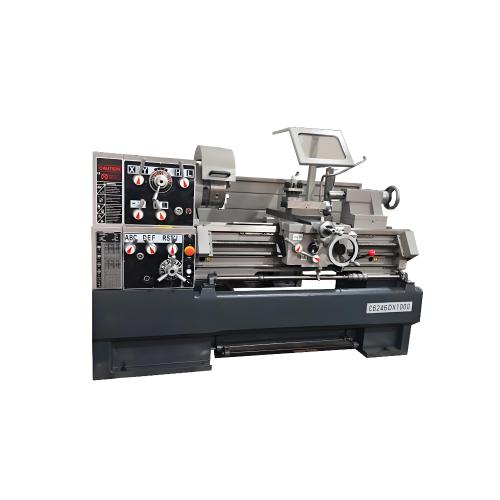

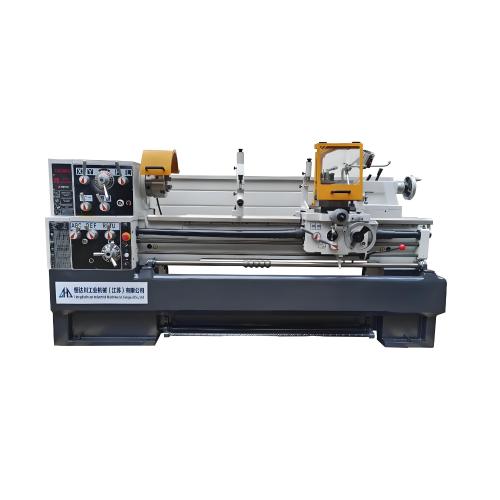

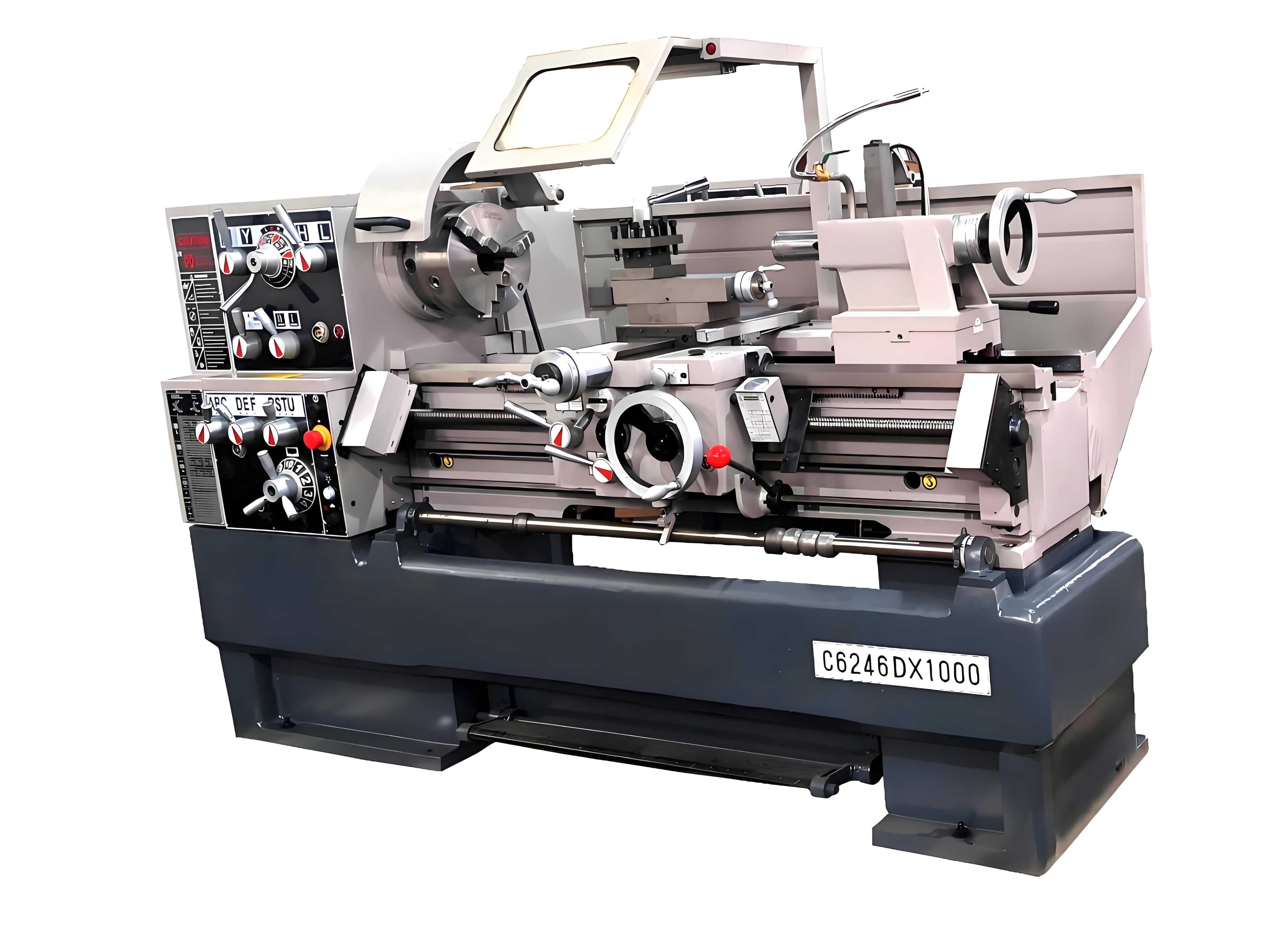

Tornio universale per motore per tornitura di metalli C6246D 1500



Tornio universale per motore per tornitura di metalli C6246D 1500

Tipo di pagamento: L/C,T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 1 Set/Sets
Trasporti: Ocean,Land
Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Contal US

Ottieni l'ultimo prezzo



PRODUCT ATTRIBUTES



Overview

Caratteristiche del prodotto

Modello: C6246D×1500

Swing Over Bed: Φ410mm（16"）

Swing Over Cross Slide: Φ224mm(8 13/16")

Swing In Gap(D×W): 640mm×218mm

Height Of Center: 205mm(8 5/64")

Distance Between Centers: 1015mm

Width Of Bed: 300mm(11 3/4")

Max. Section Of Cutting Tool: 25mm×25mm(1"×1")

Total Travel Of Cross Slide: 290mm(11 3/8")

Total Travel Of Top Slide: 120mm(4 3/4")

Spindle Bore: Φ82mm(3 1/4")

Spindle Nose: D1-8

Spindle Speeds Number: 12

Spindle Speeds Range: 25-2000 R.P.M

Leadscrew Diameter&thread: 35mm(1 3/8")×4 T.P.I or pitch 6mm

Threads Imperial Pithches: 4-112(50 NOS)

Threads Metric Pithches: 0.25-7(24 NOS)

Passi Diametrali DP/DP: 4-112(50 NAS)

Passi Diametrali MP/MP: 0,25-14(34 NAS)

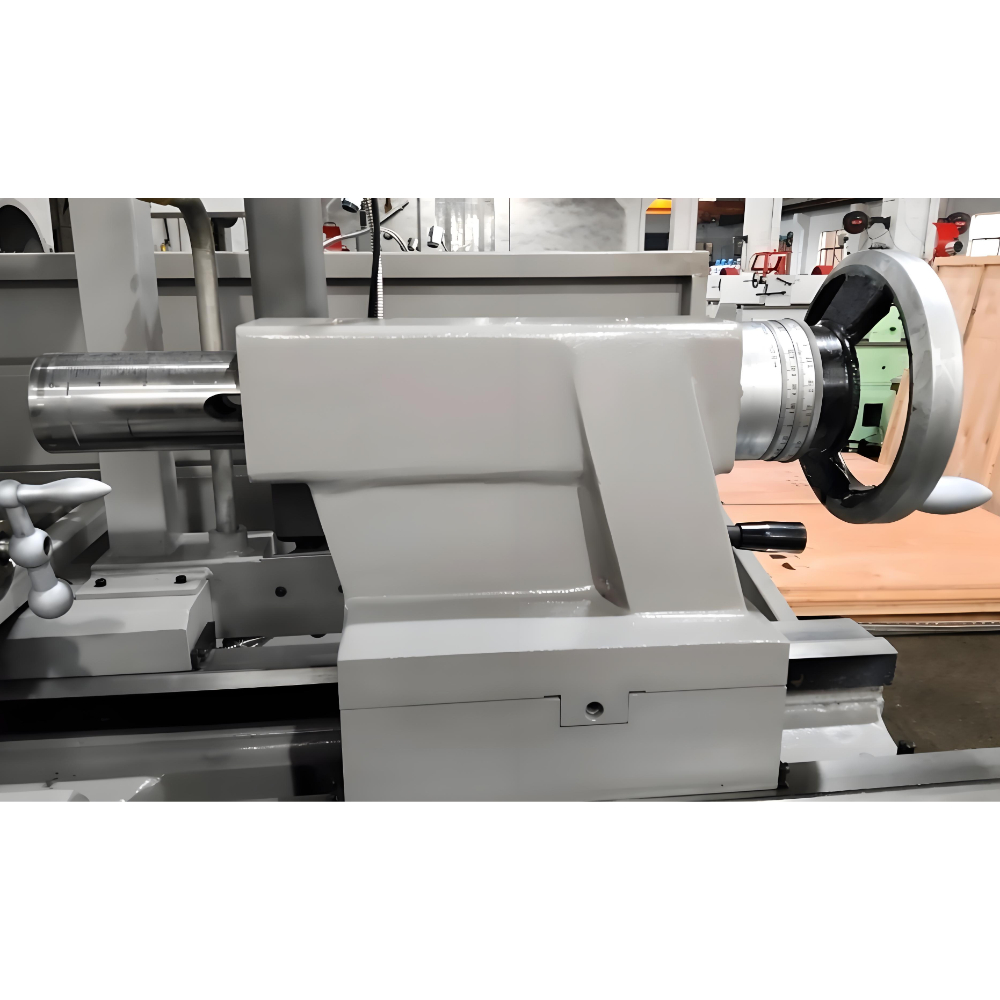

Corsa Totale Del Cannotto Della Contropunta: 120 mm(4 3/4")

Penna D'oca Di Coda: Φ60mm(2 3/8")

Cannotto Della Contropunta Conico: MT#4

Motore Di Trasmissione Mandrino: 7,33 CV (5,5 kW)

Spindle Nose Taper: ME90/M.T.#5

Longitudinal Feeds: 0.0011"-0.0316"(50Nos)

Cross Feeds: 0.00024"-0.0068"(50Nos)

Confezionamento e consegna

Unità vendibili:	Set/Sets
Tipo pacchetto:	Imballaggio in casse di legno
Esempio immagine:

Overview

Capacità di fornitura e informazioni aggiuntive

Pacchetto: Imballaggio in casse di legno

Trasporti: Ocean,Land

Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Tipo di pagamento: L/C,T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Tornio standard per lavorazione di precisione: uno strumento di lavorazione stabile ed efficiente

I punti critici del settore sono che la precisione della maggior parte dei torni tende a deteriorarsi nel tempo ed è difficile soddisfare i precisi requisiti di lavorazione in vari scenari. Il vostro problema comune è la mancanza di stabilità durante la lavorazione di alberi lunghi o pezzi conici e l'inconveniente della manutenzione delle attrezzature. Il nostro tornio standard per lavorazioni meccaniche di precisione può collegare i processi di lucidatura fine di macchine da taglio e rettificatrici ed è adatto per la lavorazione in fabbrica, formazione scolastica, esperimenti in istituti di ricerca, ecc. Può completare operazioni come la lavorazione del filo, il taglio di alberi lunghi e la lavorazione di pezzi conici. Con un letto raffreddato, componenti di precisione dell'albero principale e vari sistemi ausiliari, può espandere la funzione di maschiatura con una maschiatrice, garantendo precisione di lavorazione a lungo termine semplificando al tempo stesso il funzionamento e la manutenzione e soddisfacendo le precise esigenze di lavorazione di diversi scenari.

Caratteristiche del prodotto
Le guide del letto sono temprate e rettificate, l'albero principale utilizza cuscinetti a rulli conici di precisione, la scatola dell'albero principale adotta ingranaggi temprati e rettificati ad alta resistenza, che bilanciano la resistenza all'usura e la stabilità della potenza; il portautensili a quattro posizioni può ruotare per tagliare pezzi conici e il mandrino di precisione a tre griffe è dotato di protezione dallo spegnimento per garantire la sicurezza della lavorazione.

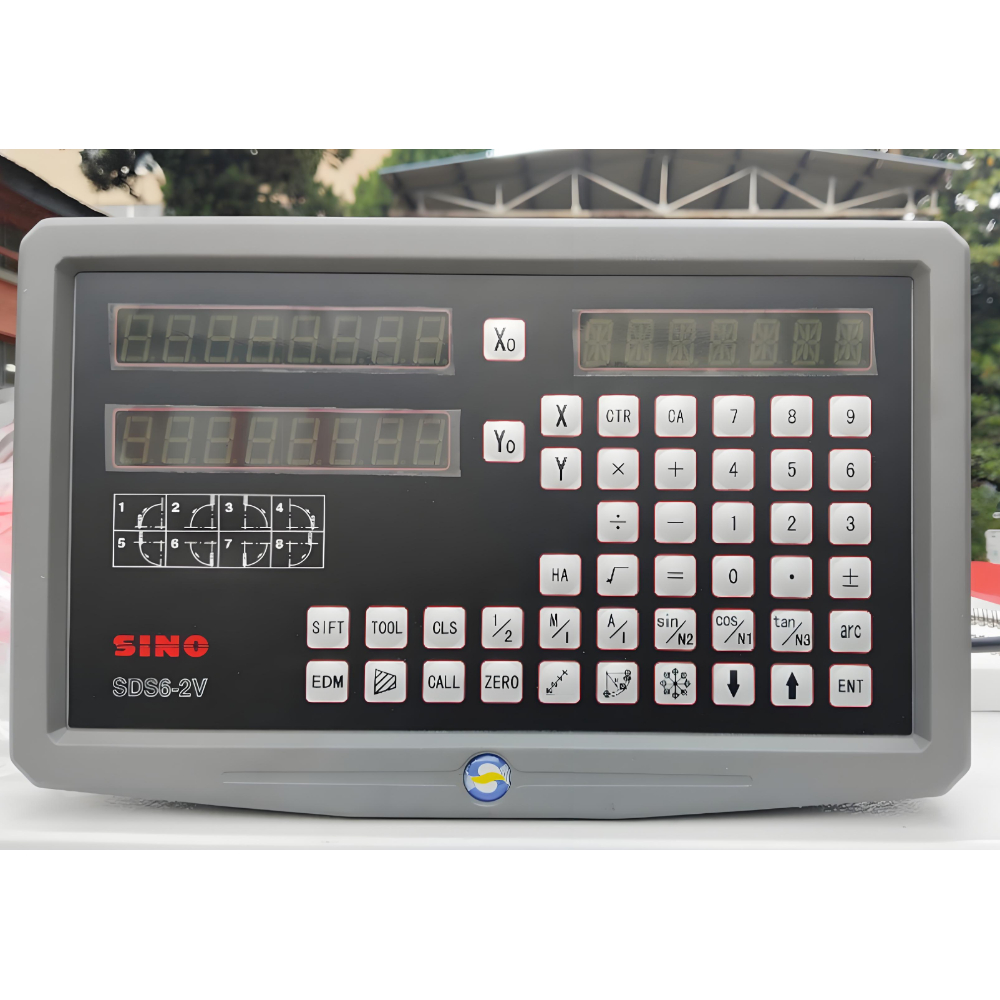

È dotato di uno schermo digitale per mostrare con precisione la corsa, gli assi X e Y possono spostarsi automaticamente per migliorare l'efficienza, i sistemi di raffreddamento, lubrificazione e illuminazione sono completi, la sella staccabile può ampliare la gamma di lavorazione e l'armadio di distribuzione dell'alimentazione ha un cablaggio ben organizzato per una facile manutenzione.

Domande frequenti (FAQ)
Questo tornio lavora vari tipi di filettature. Come possono i principianti passare rapidamente alla modalità di elaborazione del thread?
La scatola di alimentazione è dotata di maniglie di commutazione del filo trasparenti e contrassegni di funzionamento. La regolazione della posizione della maniglia in base al manuale può cambiare modalità. Il tutorial allegato indica anche le impostazioni dei parametri per le diverse elaborazioni dei thread, facilitando l'avvio dei principianti.

La precisione dell'albero principale verrà influenzata dopo la lavorazione a lungo termine di pezzi ad alta durezza?
Il supporto dell'albero principale utilizza cuscinetti a rulli conici di precisione e gli ingranaggi della scatola dell'albero principale sono spenti. In condizioni di utilizzo normale, l'attenuazione della precisione è lenta e la manutenzione regolare, se richiesta, può mantenere una precisione stabile per lungo tempo.

Quando si collabora con una segatrice e una rettificatrice, come garantire un collegamento preciso?
Prima di collaborare con la segatrice, l'errore di taglio deve essere controllato in base ai requisiti di precisione di lavorazione del tornio; quando si collega alla rettificatrice, la dimensione del pezzo può essere calibrata sullo schermo del display digitale del tornio per ridurre la successiva compensazione di precisione.

Suggerimenti
Prima di ogni avvio, controllare il livello del liquido refrigerante del sistema di raffreddamento e il livello dell'olio del sistema di lubrificazione. Aggiungerli quando insufficienti per evitare di compromettere la qualità della lavorazione a causa di raffreddamento o lubrificazione insufficienti.
Dopo aver lavorato pezzi conici, pulire tempestivamente i trucioli nel vassoio del portautensile, controllare la flessibilità della rotazione del portautensile ed evitare che l'intrappolamento dei trucioli influenzi la precisione della successiva lavorazione conica.
