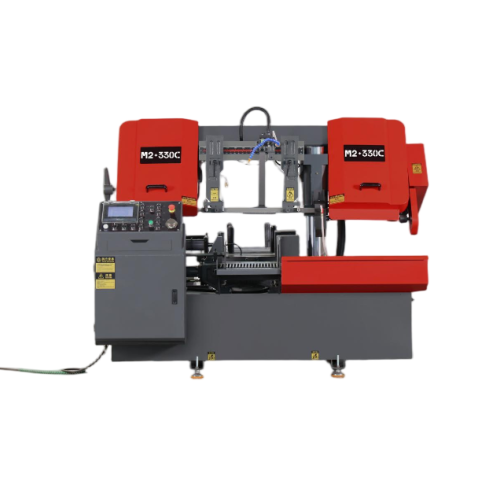

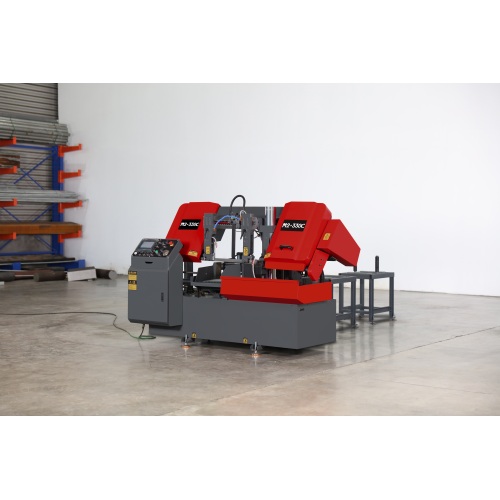

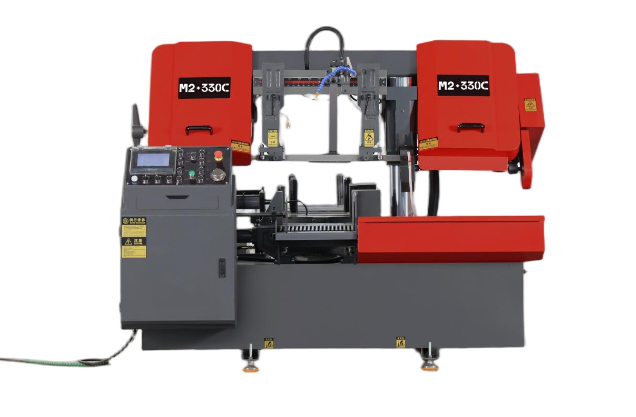

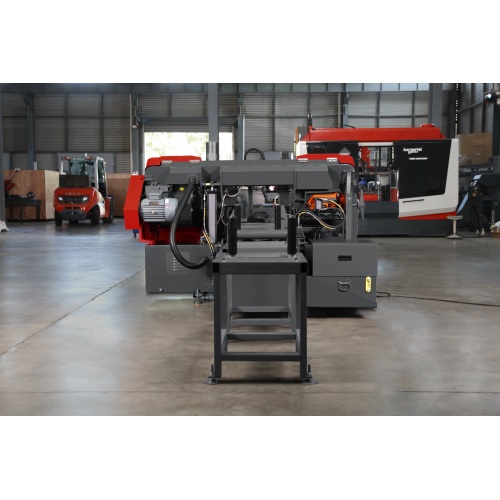

Sistema di caricamento modulare automatico M2 330C per sega



Sistema di caricamento modulare automatico M2 330C per sega

Name: Sega automatica M2-330CCNC per tagli di precisione
Uploaded: 2026-01-13T08:08:44+08:00
Description: Assemblaggio del modulo della sega a nastro CNC: il supporto chiave per migliorare le prestazioni dell'attrezzatura

Tipo di pagamento: L/C,T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 1 Set/Sets
Trasporti: Ocean,Land
Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Contal US

Ottieni l'ultimo prezzo



PRODUCT ATTRIBUTES



Overview

Caratteristiche del prodotto

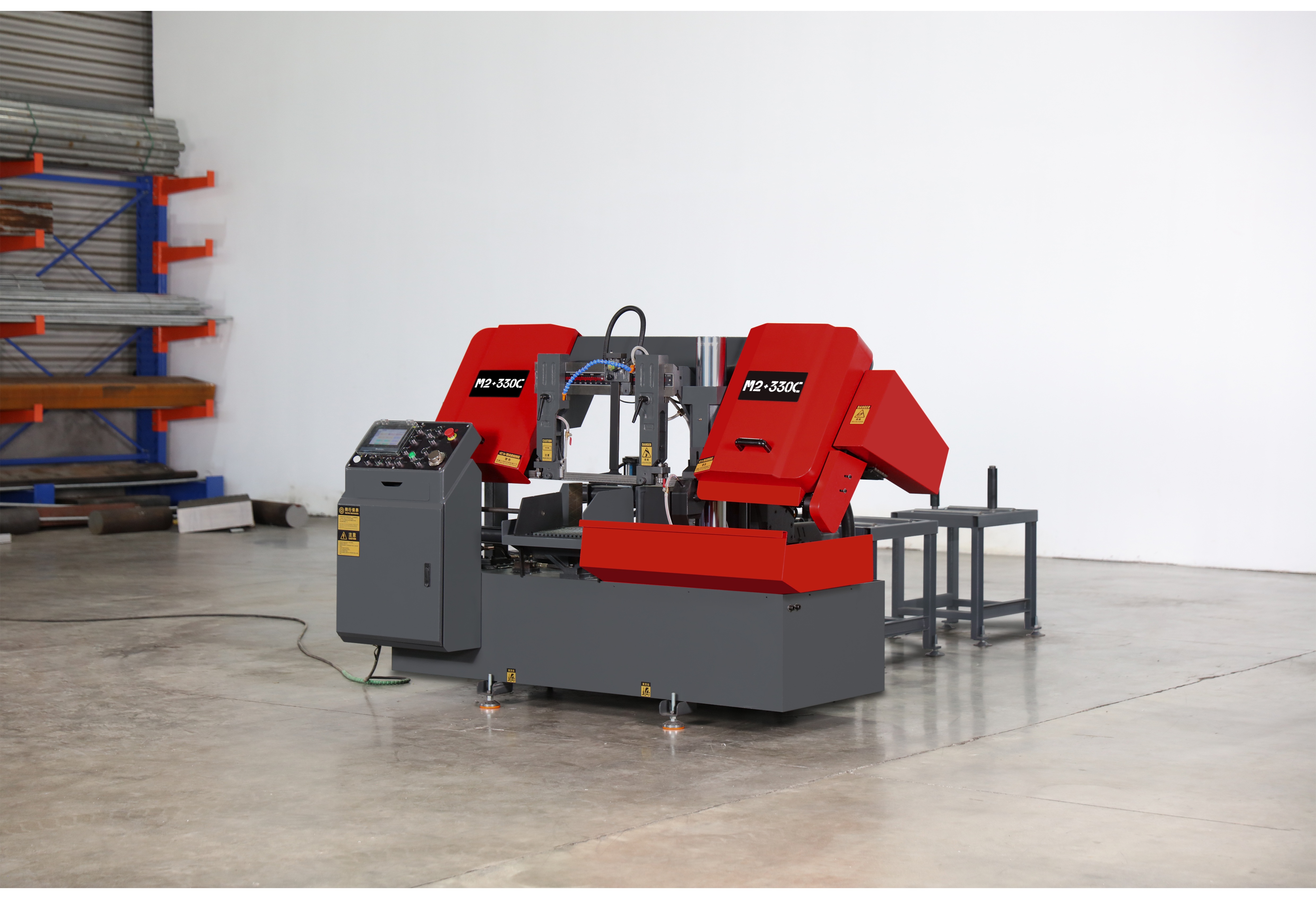

Modello: M2+330C

Maximum Sawing Range: 330×330

Clamping Method: Manual/Hydraulic

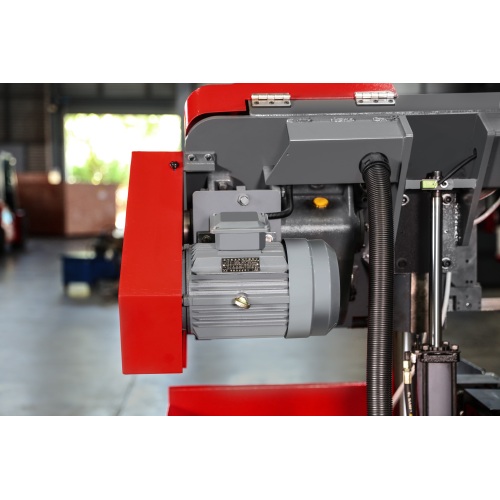

Main Motor Power: 4KW4P

Hydraulic Motor Power: 0.75KW

Cooling Pump Motor Power: 0.04KW

Capacità Del Serbatoio Idraulico: 62 litri

Capacità Del Serbatoio Di Raffreddamento: 30 litri

Dimensioni Esterne Della Macchina: 2150 mm×2000 mm×1400 mm

Peso Della Macchina: 1499 kg

Processo Di Segatura: Impostazione del controller programmabile PLC

Telaio Ausiliario Manuale: 2 telai ausiliari manuali

Blade Speed: 34/51/60/85 M/MIN

Feed Adjustment: Hydraulic Continuous Speed Regulation

Blade Size: 34×1.1×4115mm

Tongue Saw Tensioning: Manual tensioning/relaxing

Max. Single Pass Length: 500mm, 1 to 5 groups

Max. Single Pass Feed Length: 50000mm

Qty. Per Group: 1 to 999 pieces

Sawing Accuracy: ±0.2mm

Tensione Di Ingresso: CA380V, 50HZ

Table Height: 600mm

Confezionamento e consegna

Unità vendibili:	Set/Sets
Tipo pacchetto:	Imballaggio in casse di legno
Esempio immagine:

Overview

Capacità di fornitura e informazioni aggiuntive

Pacchetto: Imballaggio in casse di legno

Trasporti: Ocean,Land

Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Tipo di pagamento: L/C,T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Assemblaggio del modulo della sega a nastro CNC: il supporto chiave per migliorare le prestazioni dell'attrezzatura

Quando si assemblano seghe a nastro CNC, si verificano spesso problemi come la mancata corrispondenza dei moduli e l'attrezzatura instabile. Molti utenti incontrano anche difficoltà nell'installazione dei componenti e la mancanza di una precisione di taglio garantita. Il nostro gruppo modulo per sega a nastro CNC è progettato specificamente per risolvere questi problemi. Può fornire un supporto di assemblaggio adeguato per le seghe a nastro CNC, consentendo loro di tagliare con precisione profili metallici, tubi e altri pezzi grezzi in acciaio. Può anche funzionare in combinazione con seghe, maschiatrici e rettificatrici e può essere utilizzato in settori come l'acciaio, i macchinari e le automobili. Ciò aiuta a sfruttare appieno i vantaggi del risparmio di materiale e di risparmio energetico delle seghe a nastro CNC e migliora l'efficienza complessiva della lavorazione.

Questo gruppo di moduli è progettato in base ai requisiti prestazionali delle seghe a nastro CNC. La sua struttura segue i requisiti di stabilità delle apparecchiature a doppia colonna. Dopo l'installazione, l'attrezzatura può funzionare in modo affidabile e non sarà influenzata da un collegamento inadeguato del modulo in termini di precisione di taglio. Soddisfa anche le esigenze di taglio delle lame a nastro a doppio metallo. Quando il modulo è collegato correttamente, la lama della sega può dimostrare meglio i vantaggi dei tagli stretti e del risparmio di materiale e può anche ridurre gli sprechi di energia, rendendo l'attrezzatura più efficiente in termini di risparmio di materiale ed efficienza energetica.

Quando è in uso, un buon assemblaggio del modulo può consentire alle seghe a nastro CNC di funzionare più agevolmente con altre seghe, tagliando con precisione pezzi grezzi di grandi dimensioni; allo stesso tempo è in grado di fornire grezzi precisi per le successive maschiatrici e rettificatrici, evitando errori di lavorazione dovuti a problemi di assemblaggio e garantendo il normale funzionamento dell'intera linea produttiva.

Caratteristiche del prodotto
Elevata adattabilità, adattandosi alla struttura dell'attrezzatura e ai requisiti di taglio, contribuendo a stabilizzare le prestazioni, risparmiare materiali e ridurre il consumo energetico.
Garantire la precisione dell'assemblaggio, in grado di collaborare con seghe, maschiatrici e rettificatrici per migliorare la qualità della lavorazione.

Suggerimenti
Durante l'assemblaggio, selezionare i moduli in base alle specifiche dell'apparecchiatura per garantire una connessione salda; controllare regolarmente le connessioni dei moduli per evitare che si allentino nel tempo compromettendo la stabilità dell'apparecchiatura.

 Struttura principale della macchina utensile

 La segatrice è composta da gambe del letto, telaio della sega, ruota motrice, ruota condotta, dispositivo, dispositivo di alimentazione, sistema idraulico, dispositivo principale di variazione della velocità e altri accessori.

 Dispositivo di guida del nastro, tensionamento del nastro, sistema di raffreddamento, bloccaggio, console di controllo

Piedi del letto:

La base del letto è un componente in lamiera saldata ed è dotata di un serbatoio per il liquido di raffreddamento. La macchina utensile viene installata sul basamento e sulla fondazione, per sostenere il peso della macchina utensile stessa e il peso del pezzo in lavorazione.

Supporto per sega:

Il supporto della sega è la base della segatrice. È realizzato con piastre di acciaio di alta qualità e saldate insieme. Dopo la saldatura subisce un trattamento di invecchiamento che garantisce una sufficiente rigidità.

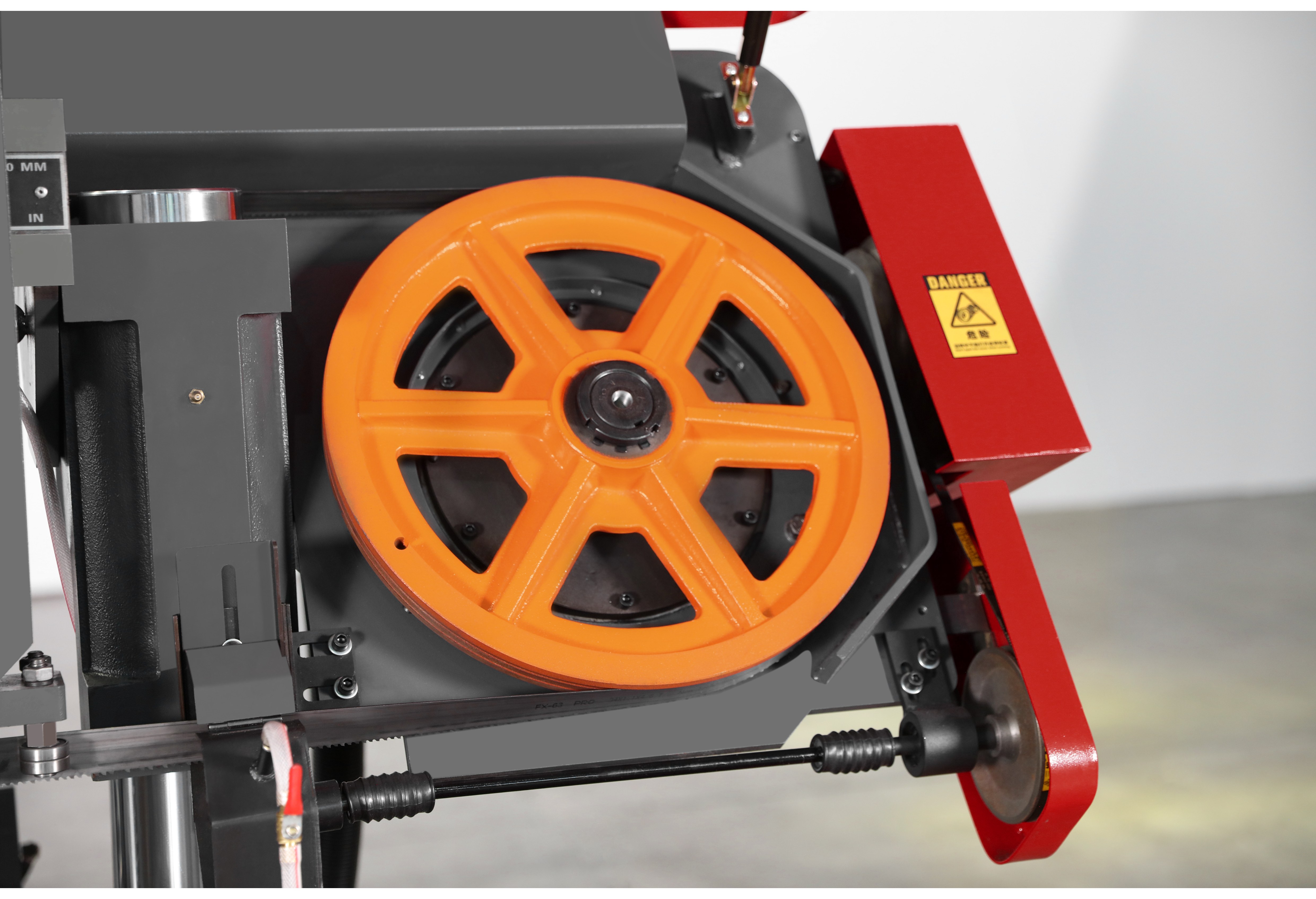

Ruote principali e passive:

Le ruote principali e passive sono realizzate in fusione HT e sono installate sul telaio della sega. Il nastro della sega scorre insieme alle ruote principali e passive per attrito, raggiungendo così lo scopo del taglio.

Dispositivo di guida del piano di sega:

 Il dispositivo di guida del nastro della sega è un componente indispensabile che garantisce che il nastro della sega non si discosti durante il processo di taglio e garantisce la precisione del pezzo segato.

Dispositivo di tensionamento del nastro della sega:

 Il nastro della sega funziona facendo affidamento sull'attrito e l'entità della forza di attrito è determinata dalla forza di tensione del nastro. Quando si segano pezzi più grandi, la profondità di taglio è maggiore e la forza di tensione dovrebbe essere maggiore; quando la superficie di taglio è più piccola, la forza di tensione dovrebbe essere minore. La forza di tensione non dovrebbe essere né troppo grande né troppo piccola; se è troppo grande, influenzerà la durata del nastro della sega; se è troppo piccolo, la forza di attrito sarà insufficiente, compromettendo la precisione del taglio.

Sistema idraulico:

 Il sistema idraulico è il cuore della sega a nastro idraulica orizzontale. Il bloccaggio del pezzo e la velocità di avanzamento del pezzo sono tutti realizzati dal sistema idraulico. Il sistema idraulico della sega a nastro ha una struttura semplice ed è facile da usare.

Dispositivo di raffreddamento e pulizia:

 Il raffreddamento è indispensabile nel taglio e può svolgere un ruolo nel raffreddamento e nella lubrificazione, oltre a mantenere la qualità del pezzo in lavorazione.

 La funzione della lama della sega a nastro di protezione. Il dispositivo di pulizia viene utilizzato per rimuovere i trucioli e le bave accumulati durante il processo di taglio, prolungando così la durata della sega a nastro.

Struttura del dispositivo di serraggio:

 Questa macchina combina metodi di bloccaggio manuali e idraulici, che sono semplici, convenienti e flessibili da utilizzare.

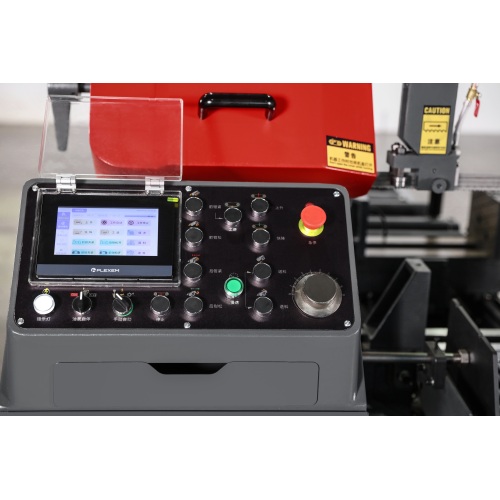

Console di controllo:

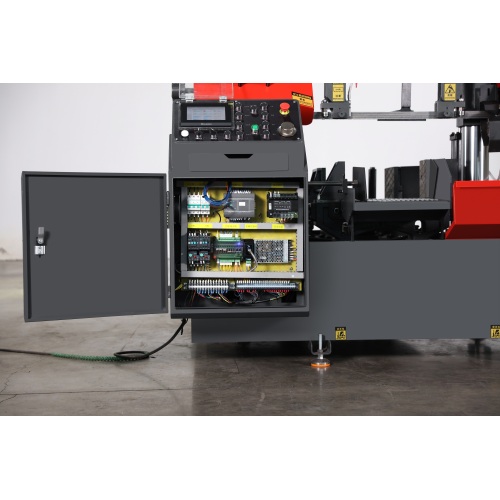

 L’impianto elettrico è diviso in due parti: il sistema di potenza e il sistema di controllo.

 La sezione di potenza comprende il controllo dell'alimentazione principale, l'avvio e l'arresto di ciascun motore e gli interruttori di protezione, ecc. L'alimentatore adotta un sistema trifase a quattro fili, AC380V, 50Hz. Sul quadro elettrico è presente una valvola di controllo continuo della velocità per l'avanzamento del lavoro, nonché i pulsanti di avvio/arresto per ciascun motore e i pulsanti di arresto di emergenza, ecc.

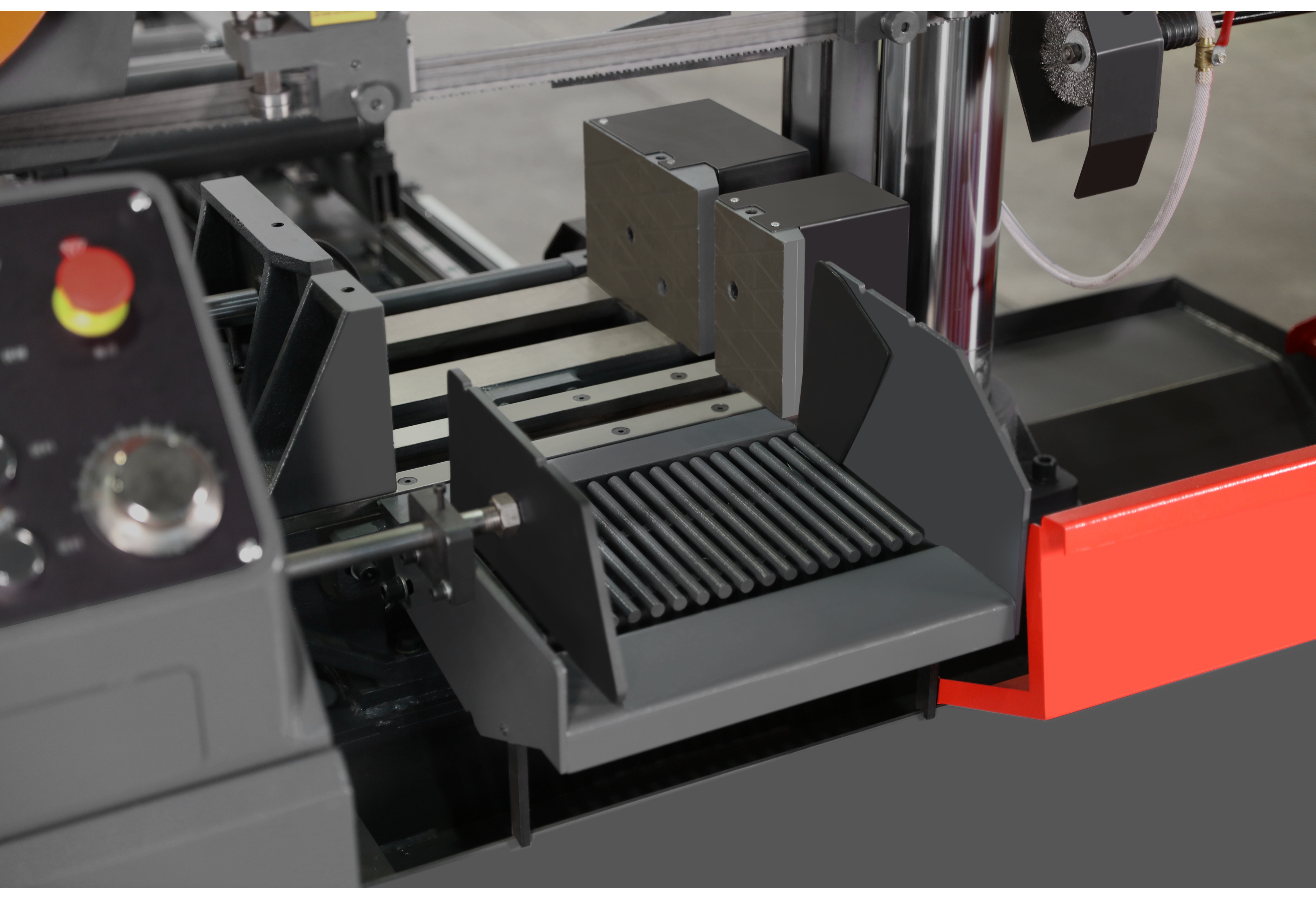

Funzione di bloccaggio automatico:

 Il dispositivo di bloccaggio del banco da lavoro e il dispositivo di bloccaggio del banco da lavoro di alimentazione sono dotati di cilindri di bloccaggio superiori idraulici staccabili, che possono funzionare in modo sincrono con le ganasce di bloccaggio sinistra e destra, formando un meccanismo di bloccaggio tridirezionale. Il pezzo è completamente bloccato sul banco da lavoro senza allentarsi, migliorando la stabilità del taglio. La funzione di bloccaggio tridirezionale consente il taglio simultaneo di pezzi multipli e multistrato, migliorando significativamente l'efficienza produttiva.
