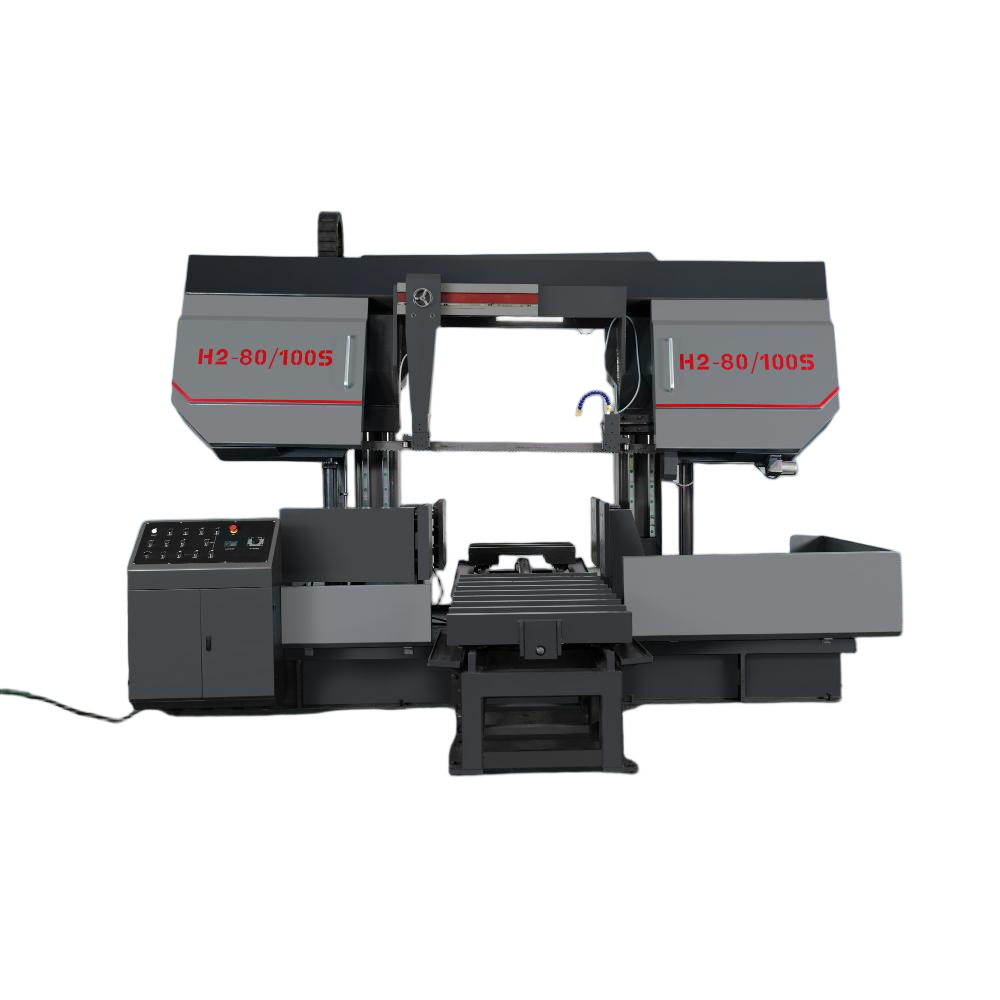

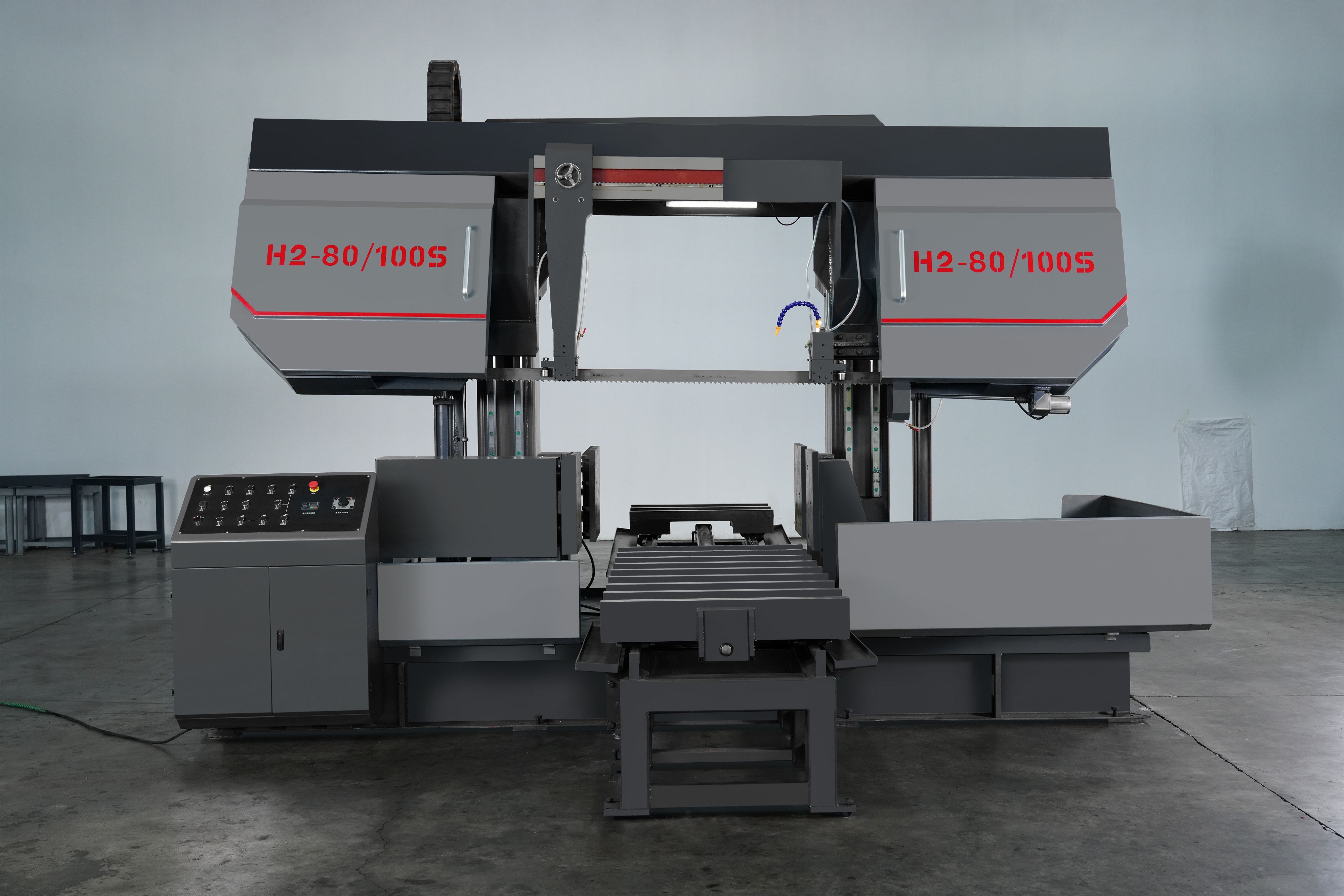

Sega a nastro H280 100S con tavola a rulli estesa

Sega a nastro H280 100S con tavola a rulli estesa

Tipo di pagamento: L/C,T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 1 Set/Sets
Trasporti: Ocean,Land
Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Contal US

Ottieni l'ultimo prezzo



PRODUCT ATTRIBUTES



Overview

Caratteristiche del prodotto

Modello: H2-80 100S

Maximum Sawing Range: 800/800×1000mm

Clamping Method: Double group vise hydraulic clamping

Band Saw Blade Specifications: 67×1.6×9100mm

Main Motor Power: 11KW 6P

Hydraulic Motor Power: 2.2KW

Cooling Pump Motor Power: 0.12KW

Capacità Della Scatola Idraulica: 120 litri

Capacità Della Scatola Di Raffreddamento: 200l

Blade Speed: 10 - 90 (variable frequency) m/min

Feed Speed Control: Hydraulic stepless speed regulation

Blade Tensioning: Hydraulic tensioning

Tensione Di Ingresso: CA380V, 50HZ

Confezionamento e consegna

Unità vendibili:	Set/Sets
Tipo pacchetto:	Imballaggio in casse di legno
Esempio immagine:

Overview

Capacità di fornitura e informazioni aggiuntive

Pacchetto: Imballaggio in casse di legno

Trasporti: Ocean,Land

Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Tipo di pagamento: L/C,T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Sega a nastro con avanzamento a piastra scorrevole extra lunga: la scelta superiore per un taglio efficiente in molteplici settori

Nella produzione di massa di industrie come quella dei macchinari e delle automobili, il taglio delle materie prime spesso si trova ad affrontare punti critici del settore, quali precisione insufficiente ed eccessivo consumo di materiale. Potresti anche essere disturbato dalla bassa efficienza di taglio e dal funzionamento complesso delle apparecchiature. La sega a nastro con avanzamento a piastra scorrevole extra lunga è una soluzione superiore a questi problemi. Può segare in modo efficiente materiali rotondi o quadrati di metalli neri o metalli non ferrosi, migliorando efficacemente l'efficienza produttiva e riducendo i costi dei materiali.

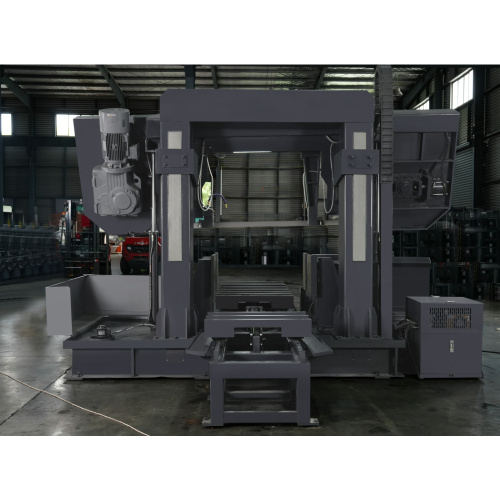

Questa attrezzatura adotta una struttura a doppia colonna, che è altamente rigida, garantendo affidabilità, stabilità e avanzamento della struttura, con elevata precisione di taglio e funzionamento e manutenzione convenienti. Nell'effettivo processo di produzione, può funzionare in coordinamento con maschiatrici, rettificatrici, ecc., formando una catena di lavorazione più completa, migliorando ulteriormente l'efficienza produttiva complessiva ed è ampiamente applicabile alle esigenze di taglio delle materie prime di vari settori come stampi, forgiatura e strutture metalliche.

Caratteristiche del prodotto
Struttura a doppia colonna con elevata rigidità, che garantisce precisione di taglio e stabilità dell'attrezzatura.
Spazio ridotto, risparmio di materiali ed energia, riduzione dei costi dei materiali di produzione.

Suggerimenti
Si consiglia di effettuare regolarmente ispezioni e manutenzione dell'attrezzatura durante l'uso, al fine di mantenerne le buone prestazioni, prolungare la durata dell'attrezzatura e cooperare meglio con altre apparecchiature di lavorazione per migliorare l'efficienza della produzione.

Struttura principale della macchina utensile

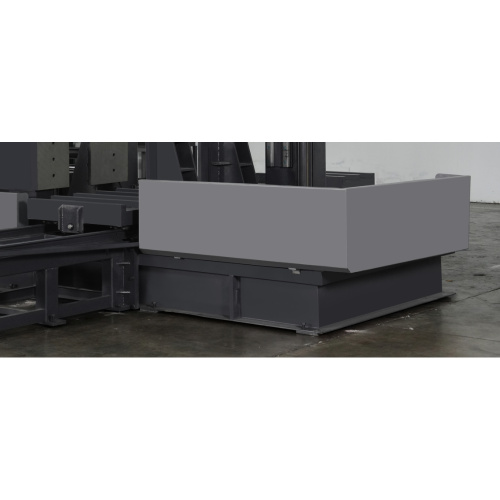

1. Piede: è un componente saldato a piastra, con una stazione idraulica incorporata e un serbatoio del refrigerante. La macchina utensile è installata sul piede e sulla fondazione, per sostenere il peso della macchina utensile e il peso del pezzo.
2. Piano di lavoro: adotta un piano di lavoro a piattaforma. Il pezzo deve essere posizionato sul piano di lavoro per il taglio. È uno dei componenti principali per garantire la precisione del taglio.
3. Dispositivo di bloccaggio: utilizza due set di morsetti idraulici davanti e dietro per il bloccaggio. La morsa fissa funge da riferimento di bloccaggio per il pezzo in lavorazione, mentre la morsa mobile è azionata da un cilindro ad olio per bloccare il pezzo in lavorazione.

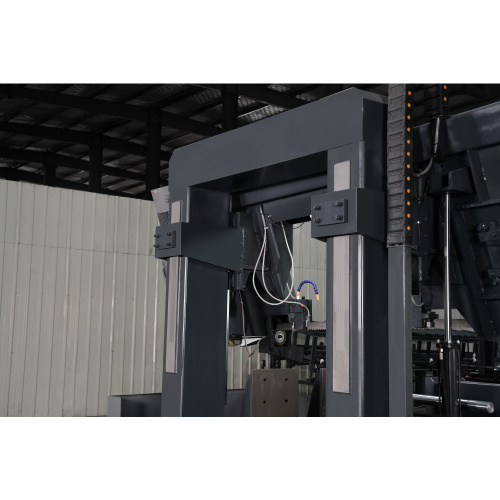

4. Colonna: la colonna è una colonna quadrata. Le guide lineari sono installate sulla parte anteriore e sui lati della colonna ed è collegata al telaio della sega per il movimento su e giù e la guida verso l'alto e verso il basso.
5. Telaio della sega: è un componente saldato a piastra, utilizzato per installare il dispositivo di trasmissione principale, il meccanismo di tensionamento della cinghia e il meccanismo di guida della cinghia. La superficie di contatto del taglio è piccola ed è più facile ed efficiente tagliare quando si segano materiali.
6. Trasmissione principale: la trasmissione principale adotta un metodo di trasmissione con ingranaggio a vite senza fine. È composto da un motore principale, una scatola ingranaggi a vite senza fine e una ruota per sega. Viene utilizzato principalmente per trasmettere la coppia e far ruotare la lama della sega per ottenere il movimento di taglio. Attraverso un convertitore di frequenza, la velocità di taglio può essere modificata per soddisfare i requisiti di taglio di pezzi di materiali diversi.
7. Meccanismo di tensionamento della cinghia della sega: è composto da una ruota condotta, una sede di tensionamento, un cursore e un cilindro dell'olio. Il cursore è azionato dal cilindro dell'olio per spostare e azionare la ruota della sega per ottenere il tensionamento della cinghia della sega, in modo che si formi una certa pressione tra la cinghia della sega e il bordo della ruota della sega, generando un attrito sufficiente per far ruotare la cinghia della sega.

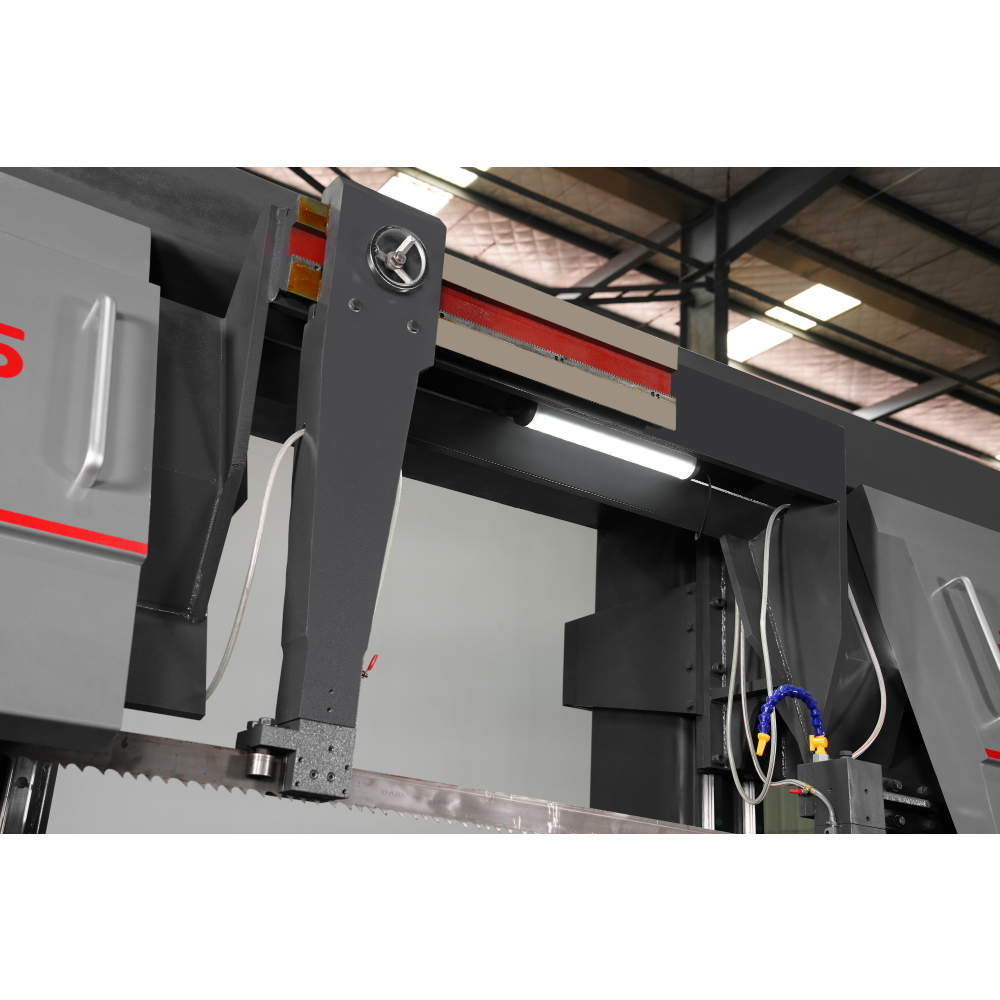

8. Meccanismo di guida della cinghia della sega: è composto da una traversa, un braccio di guida, una testa di guida, un blocco di guida, una sede in lega e un foglio di lega. Il nastro della sega passa attraverso il cuscinetto della testa di guida per mantenere una posizione verticale rispetto al piano di lavoro; il sedile in lega e il foglio di lega sono saldamente fissati sul retro e sul lato della cinghia della sega, riducendo al minimo l'attrito tra la cinghia della sega e il foglio di lega; il braccio di guida è bloccato sulla traversa e, quando si tagliano pezzi di larghezza diversa, il braccio di guida può essere spostato per mantenere la distanza più breve tra le teste di guida sinistra e destra, migliorando la rigidità del nastro flessibile pur mantenendo la flessibilità adeguata, prolungando così la durata del nastro.

Principio generale di funzionamento della macchina utensile

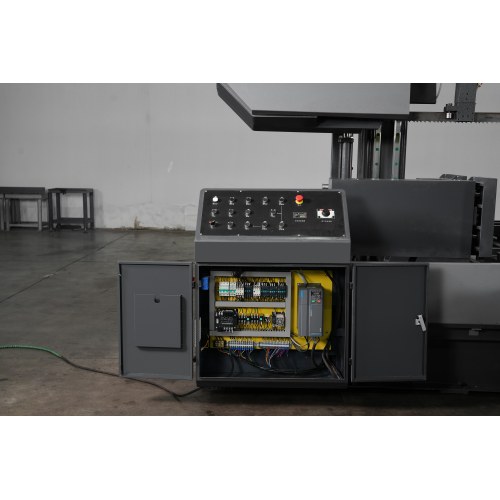

Il sistema idraulico è costituito da un serbatoio dell'olio, un gruppo pompa motore idraulico, una valvola direzionale elettromagnetica, una valvola di controllo della velocità, un manometro, uno schermo filtrante, un cilindro dell'olio su e giù, un cilindro dell'olio di bloccaggio e una tubazione di trasporto, formando un circuito idraulico. L'impianto elettrico è costituito da un interruttore di marcia, un quadro elettrico, una scatola di distribuzione, una scatola di funzionamento elettrico, un pannello operativo, componenti elettrici e cavi, utilizzati per controllare il funzionamento della ruota della sega, il movimento su e giù del telaio della sega, il bloccaggio del pezzo in lavorazione e l'alimentazione e lo scarico del pezzo in lavorazione, per completare il processo di segatura in base a determinate operazioni.
