Sega a nastro orizzontale per il taglio dei metalli UP33S



Sega a nastro orizzontale per il taglio dei metalli UP33S

Name: UP-33Sega a nastro orizzontale per carichi pesanti per il taglio dei metalli
Uploaded: 2026-01-13T05:20:32+08:00
Description: Hengdachuan Industrial Machinery (Jiangsu) Co., Ltd. è una raccolta di produzione e vendita di macchine utensili,

Tipo di pagamento: L/C,T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 1 Set/Sets
Trasporti: Ocean,Land
Porta: S,H,A

Contal US

Ottieni l'ultimo prezzo



PRODUCT ATTRIBUTES



Overview

Caratteristiche del prodotto

Modello: UP-33S

Saw Blade Specification: 34x1.1×4115 mm

Feed Speed Of The Saw Blade: adjustable continuously

Main Motor Power: 3kW, 4 levels

Hydraulic Motor Power: 0.75kW

Cooling Pump Power: 40W

Worktable Height: 680 mm

Verticality Of The Section: 0.2/100mm

Volume Of The Hydraulic Box: 40L

Volume Del Frigorifero: 50l

Feeding Method: manual feeding

Maximum Sawing Specification: Ø330/330X330mm

Sawing Speed Of The Saw Blade: 10-100 m/min

Input Power Supply Voltage: A.C380V, 50Hz

Overall Dimensions: 2020*1000*1780

Weight: 994KG

Confezionamento e consegna

Unità vendibili:	Set/Sets
Tipo pacchetto:	Imballaggio in casse di legno
Esempio immagine:

Overview

Capacità di fornitura e informazioni aggiuntive

Pacchetto: Imballaggio in casse di legno

Trasporti: Ocean,Land

Porta: S,H,A

Tipo di pagamento: L/C,T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Hengdachuan Industrial Machinery (Jiangsu) Co., Ltd. è una raccolta di produzione e vendita di macchine utensili, vendita di accessori e accessori per macchine utensili, manutenzione e trasformazione di macchine utensili come una delle società integrate. L'azienda ha il proprio marchio di torni CNC, centri di lavoro, segatrici, trapani, rettificatrici, macchine utensili per la formatura dei metalli, personalizzazione di macchine speciali e altre serie complete di prodotti per macchine utensili, al servizio dell'industria della lavorazione da molti anni, ha un forte team di assistenza post-vendita, non solo per il servizio post-vendita dei propri prodotti, ma si occupa anche di varie manutenzioni di macchine utensili, servizio puntuale.

Panoramica dell'attrezzatura

Questa serie di macchine utensili viene utilizzata principalmente per il taglio di materiali e profili di barre e tubi di piccole e medie dimensioni e può adattarsi a tutti i tipi di lavorazione di taglio di materiali in metallo nero. Ha le caratteristiche di elevata efficienza di taglio, risparmio energetico, bordo della sega stretto, risparmio energetico e funzionamento semplice.

La macchina è composta dalle seguenti parti principali

1. Base

2. Sistema di trasmissione principale

3, dispositivo di bloccaggio

4. Telaio della sega

5. Dispositivo di guida

6. Colonne sinistra e destra

7, dispositivo di tensione della lama

8. Sistema di raffreddamento

9. Sistema idraulico

10. Impianto elettrico

Descrizione della funzione di ciascuna parte

1, base: la base è saldata con piastra in acciaio di alta qualità, dopo il trattamento di invecchiamento per vibrazioni, la deformazione della saldatura è piccola, utilizzata principalmente per installare le varie parti della macchina utensile, sui lati sinistro e destro del letto sono installate colonne sinistra e destra e cilindri di sollevamento e morsa di serraggio, mentre l'estremità destra del letto è un serbatoio dell'acqua per il raffreddamento durante il processo di taglio.

2, la trasmissione principale: il sistema di trasmissione principale della macchina utensile è composto dal riduttore, dalla ruota motrice, ecc., il riduttore e la ruota motrice sono collegati direttamente, la trasmissione è fluida e non vi è alcun impatto. La velocità della ruota motrice viene regolata dal convertitore di frequenza ed è possibile ottenere una varietà di velocità di taglio per soddisfare la segatura di materiali diversi.

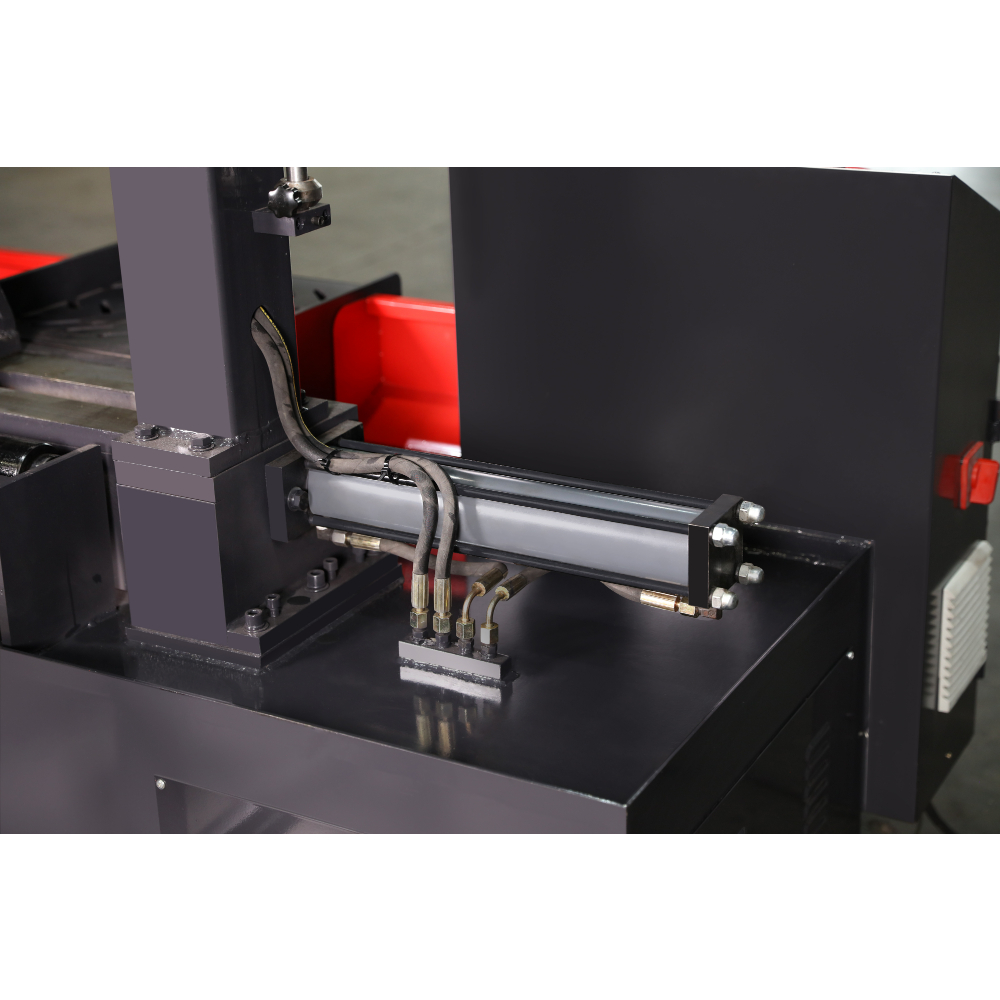

3, dispositivo di bloccaggio: il bloccaggio della macchina utensile con bloccaggio a morsa idraulica, nella cinghia della sega dietro il disegno di una serie di morse idrauliche, il cilindro utilizzando il cilindro con struttura filettata. Durante il bloccaggio, viene azionato il pulsante sul pannello e la piastra di bloccaggio viene azionata dal cilindro idraulico per bloccare il pezzo.

4, telaio della sega: il telaio della sega è una struttura ad arco, divisa in telaio della sega sinistro, destro, trave, piastra del telaio della sega utilizzando piastra in acciaio di alta qualità, attraverso un ragionevole rinforzo della saldatura, l'invecchiamento delle vibrazioni sarà ridistribuito ed eliminato lo stress di saldatura, in modo da garantire la stabilità del telaio della sega. La ruota motrice, la ruota di tensione e il dispositivo di guida sinistro e destro sono installati sul telaio della sega e la ruota della sega gira in senso antiorario quando la macchina è in funzione.

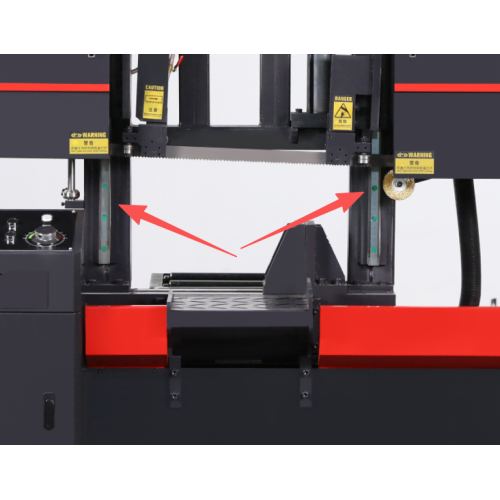

5, dispositivo di guida: la guida della macchina è divisa in braccio guida attivo e braccio guida fisso, il movimento del braccio guida attivo viene spostato manualmente. Dopo la regolazione, il bloccaggio del braccio guida viene bloccato manualmente tramite il dispositivo a coda di rondine. La parte superiore della sede della guida è realizzata con cuscinetti di alta qualità, il lato è in carburo cementato e il dispositivo di pre-guida è fornito per garantire la stabilità della guida e prolungare la durata della lama della sega. La guida a coda di rondine è dotata di barra di avanzamento veloce per accorciare i tempi di attesa del cliente per il taglio.

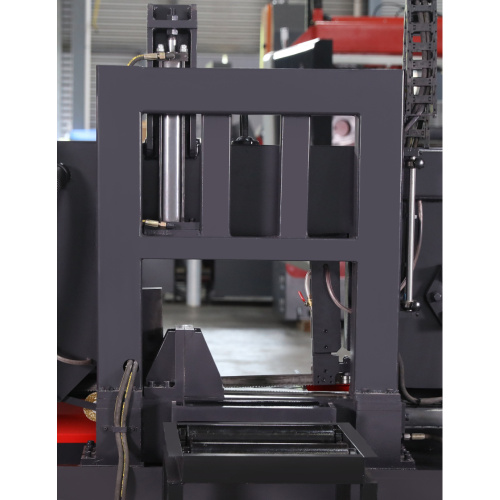

6, dispositivo a colonna: per aumentare la stabilità della macchina utensile, la macchina utensile adotta una struttura a colonna quadrata a doppia colonna, il sollevamento del telaio della sega è azionato dal cilindro, la parte inferiore del cilindro è incernierata, per evitare un posizionamento eccessivo, compromettendo la stabilità del sollevamento del telaio della sega.

7. Dispositivo di tensionamento della lama della sega: La ruota di tensionamento è installata sull'estremità sinistra del telaio della sega. Dopo che la lama della sega a nastro è stata caricata nella ruota motrice e nella ruota tenditrice, la cinghia della sega viene tesa o allentata mediante tensionamento idraulico.

8. Sistema di raffreddamento e dispositivo di lavaggio: per prolungare la durata della lama della sega, evitare che la lama si surriscaldi e garantire la precisione di taglio, la macchina adotta una pompa di raffreddamento per il raffreddamento centralizzato e il punto di raffreddamento è diviso nella posizione del braccio guida sinistro e destro. Il liquido refrigerante viene riciclato e il liquido refrigerante viene saponificato. Installare una rotella per trucioli per pulire il nastro della sega dai residui di segatura.

9, sistema idraulico Il sistema idraulico è composto principalmente da 1 serbatoio dell'olio, 1 motore idraulico, 1 pompa dell'olio, elettrovalvole multiple e così via.

10, sistema di controllo elettrico Questa macchina utensile è progettata come un armadio di controllo elettrico separato, tutti i componenti elettrici sono installati nell'armadio elettrico, per garantire la sicurezza, ogni azione è interbloccata. Nello specifico: la morsa non è serrata, la trasmissione principale non può funzionare; La morsa non deve essere allentata durante il processo di taglio.
