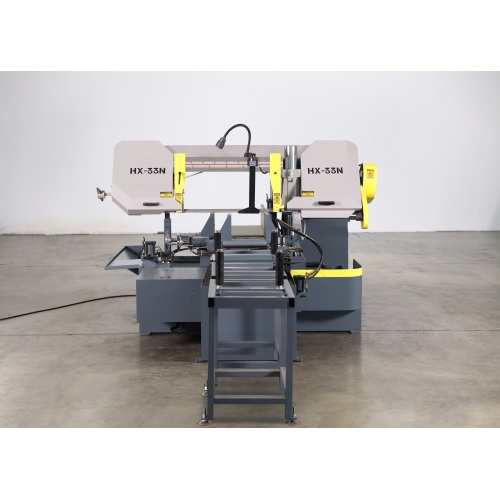

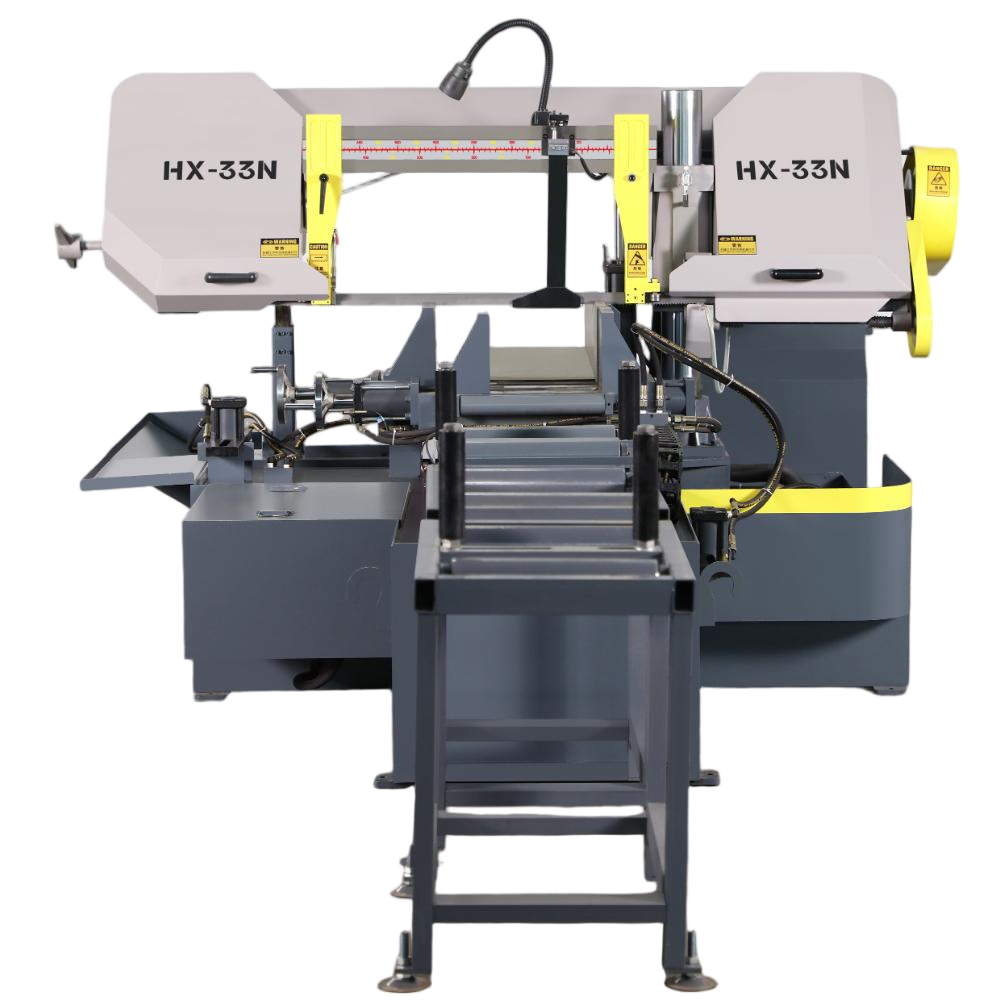

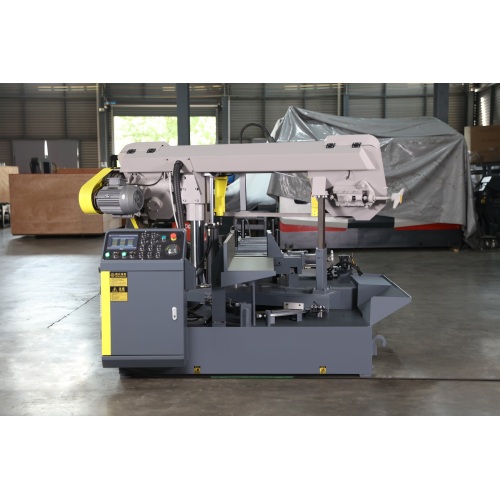

Sega a nastro per taglio obliquo CNC HX33N



Sega a nastro per taglio obliquo CNC HX33N

Tipo di pagamento: L/C,T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 1 Set/Sets
Trasporti: Ocean,Land
Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Contal US

Ottieni l'ultimo prezzo



PRODUCT ATTRIBUTES



Overview

Caratteristiche del prodotto

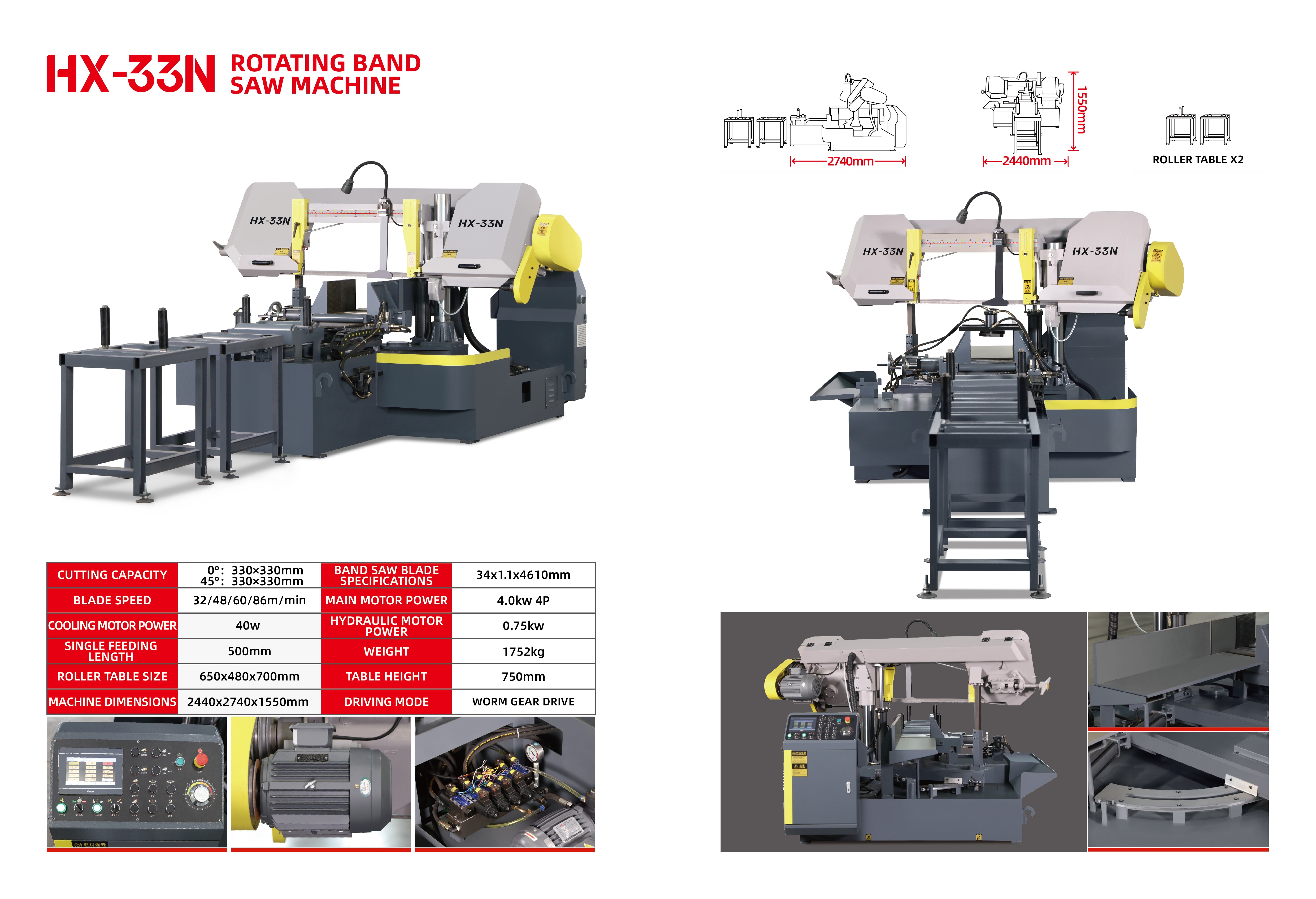

Modello: HX-33N

Band Saw Line Speed: 32/48/60/86m/min

Feed Adjustment Method: Hydraulic continuous speed adjustment

Clamping Method: Automatic Clamping

Vise Structure: Side-clamping type

Feeding Method: Hydraulic cylinder automatic feeding

Maximum Single Feed Length: 500mm

Angle Rotation Method: Hydraulic automatic angle rotation

Angle Rotation Range: 0 to 45 degrees

Saw Frame Locking Method: Hydraulic automatic locking

Dimensione Di Serraggio Minima Di Lavoro: 10 mm

Specifiche Della Sega A Nastro: 34×1,1×4610 mm

Metodo Di Tensionamento Della Sega A Nastro: Tensionamento manuale

Main Motor Power: 4KW-4P

Hydraulic Motor Power: 0.75KW

Cooling Pump Power: 0.04KW

Pressione Dell'olio Del Sistema Idraulico: 2,5-3,5 MPa

Metodo Di Raffreddamento Idraulico: Raffreddamento del dispositivo di raffreddamento dell'aria

Errore Di Verticalità Della Superficie Della Sega: 0,2/100 mm

Errore Di Parallelismo: 0,1/100 mm

Potenza Totale Macchina: 4,79 kW

Distanza Del Piano Di Lavoro Da Terra: 750 mm

Volume Della Scatola Idraulica: 70L

Cutting Capacity: Round330mm/ Square330mm x 330mm

Tailpiece Length At 45°: 800mm

Tensione Di Ingresso Della Macchina: CA380V, 50HZ

Confezionamento e consegna

Unità vendibili:	Set/Sets
Tipo pacchetto:	Imballaggio in casse di legno
Esempio immagine:

Overview

Capacità di fornitura e informazioni aggiuntive

Pacchetto: Imballaggio in casse di legno

Trasporti: Ocean,Land

Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Tipo di pagamento: L/C,T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Segatrice a nastro CNC ad angolo di tipo angolare: uno strumento efficiente per il taglio di metalli multi-angolo

Nella lavorazione dei metalli, molte attrezzature da taglio spesso falliscono quando si tratta di soddisfare i requisiti angolari: l'angolo di rotazione non è preciso o sono necessarie regolazioni manuali, che sono punti critici comuni nel settore. Potresti anche avere problemi del genere. Durante l'alimentazione si verifica una grande deviazione nel posizionamento e un bloccaggio instabile influisce sulla precisione del taglio. Nella lavorazione di materiali come stampi, pezzi fucinati, profili e tubi cavi, l'efficienza solitamente non è elevata. La segatrice a nastro CNC ad angolo di tipo angolare affronta esattamente questi problemi. Viene fornito con funzioni automatiche di angolo di rotazione, alimentazione e bloccaggio, insieme a una struttura stabile a colonna. Che si tratti di taglio angolare o di lavorazione di materiali duri, può essere preciso e veloce, risparmiando molto sforzo.

Questa attrezzatura è specificatamente progettata per materiali come stampi, forgiati, profilati e tubi cavi ed è particolarmente adatta per il taglio di vari metalli neri. Sia che richieda un angolo di 45 gradi o altri requisiti di taglio angolare, può gestirli facilmente. Nella produzione in officina può essere utilizzato in combinazione con seghe, maschiatrici, rettificatrici, collegando senza soluzione di continuità il taglio del materiale e la successiva lavorazione senza la necessità di ripetute manipolazioni e regolazioni dei pezzi. Il ritmo dell'intera linea di produzione può essere accelerato. I vantaggi di questa attrezzatura si nascondono nei suoi vari componenti pratici: Il basamento è una struttura scatolare saldata con piastre di acciaio e sottoposto a trattamento di invecchiamento per vibrazioni, risultando in deformazioni minime e in grado di sostenere saldamente corpo e colonna; Il letto è diviso in due parti, con il letto anteriore fisso e il letto posteriore azionato da guide lineari e cilindri idraulici per l'alimentazione e la retrazione, combinati con un cilindro oleodinamico di centraggio per il bloccaggio automatico, garantendo posizionamento accurato e forte stabilità; Il telaio della sega ha una struttura ad arco, saldato con piastre di acciaio di alta qualità e rinforzato con nervature di rinforzo, e sottoposto a trattamento di invecchiamento per vibrazioni, fornendo un'eccellente stabilità e le ruote motrici ruotano senza intoppi; La piattaforma girevole può ruotare e bloccarsi automaticamente con il telaio della sega, facendo affidamento sull'encoder per raccogliere i dati e controllata dal PLC per l'angolo, garantendo una precisione affidabile dell'angolo di rotazione; Il meccanismo di trasmissione utilizza un ingranaggio a vite senza fine e una puleggia per ottenere la variazione della velocità, consentendo alla lama della sega di funzionare a una velocità adatta a diversi materiali; Il dispositivo di guida può regolare l'angolo della lama della sega per ridurre le vibrazioni e garantire la precisione del taglio; Il meccanismo di bloccaggio utilizza una struttura del bordo di bloccaggio con dimensioni di bloccaggio minime flessibili, in grado di bloccare in modo sicuro materiali duri; Il sistema di raffreddamento utilizza una soluzione di sapone per il raffreddamento circolante, prolungando la durata della lama della sega e garantendo la qualità del taglio; Gli impianti idraulico ed elettrico utilizzano componenti affidabili, con protezione ad incastro durante le azioni, garantendo sicurezza e durata.

Caratteristiche del prodotto

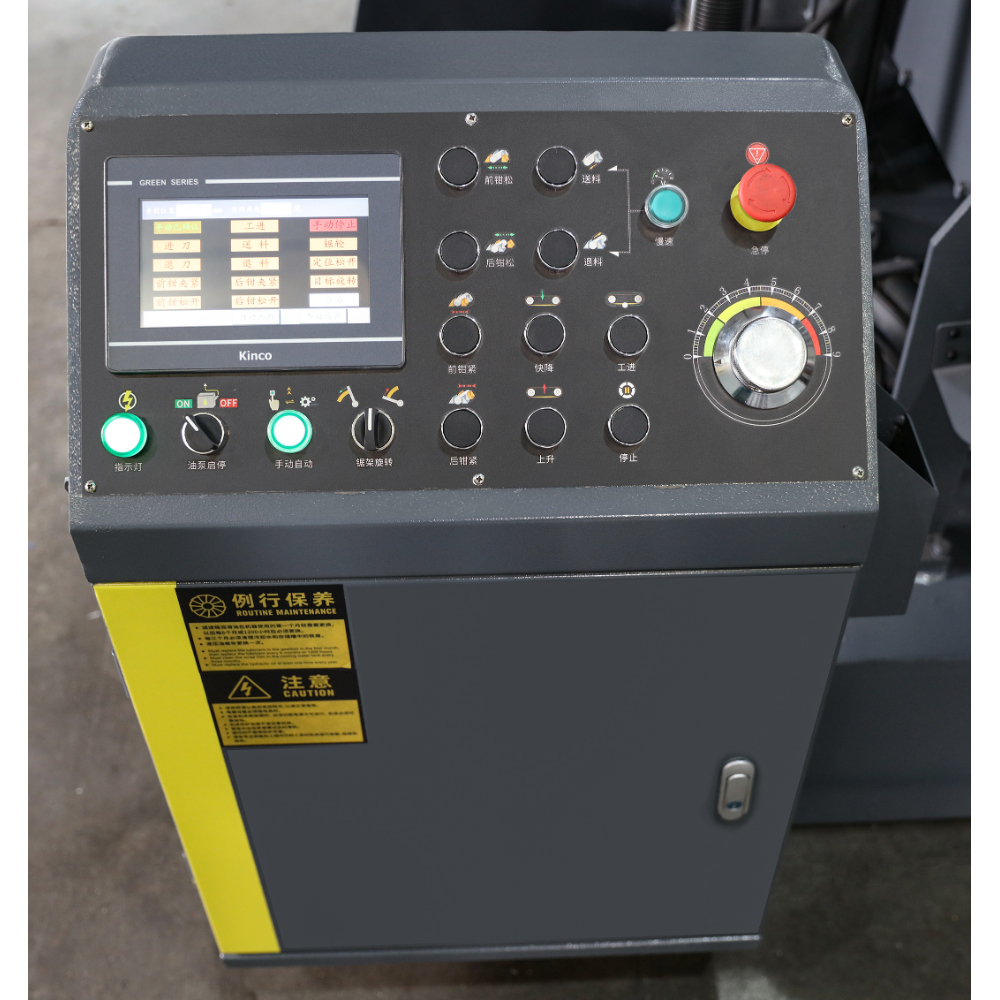

La funzione automatica dell'angolo di sterzata è pratica. La piattaforma girevole con il telaio della sega ruota e si blocca automaticamente e l'encoder collabora con il PLC per controllare l'angolo, soddisfacendo le esigenze di taglio multiangolo senza regolazioni manuali.

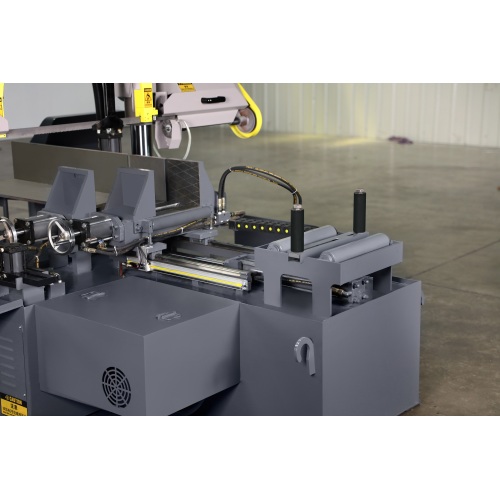

L'alimentazione e il bloccaggio automatici lavorano insieme. Il letto posteriore è azionato da un cilindro idraulico per l'alimentazione e il cilindro dell'olio di centraggio si blocca automaticamente, garantendo un posizionamento accurato e una forte stabilità, riducendo l'intervento manuale.
La struttura è stabile e durevole. Sia la base che il telaio della sega sono sottoposti a un trattamento di invecchiamento per vibrazioni e la struttura a colonna garantisce la rigidità complessiva. Anche la lavorazione dei materiali duri ha meno probabilità di deformarsi.
L'efficienza di taglio è elevata e lo spreco di materiale è ridotto. Il taglio della sega è stretto e il sistema di raffreddamento protegge la lama della sega, il che può non solo aumentare la velocità di lavorazione ma anche ridurre lo spreco di materiale.

Suggerimenti
Prima di iniziare ogni giornata, controllare se la guida di rotazione del piatto rotante è liscia e se la linea di collegamento dell'encoder è fissa per evitare deviazioni angolari durante la rotazione.
Prima di lavorare pezzi di dimensioni diverse, regolare la spaziatura del braccio di guida del dispositivo di guida leggermente più ampia della dimensione del pezzo per garantire che la lama della sega sia perpendicolare al piano di lavoro e ridurre le vibrazioni.

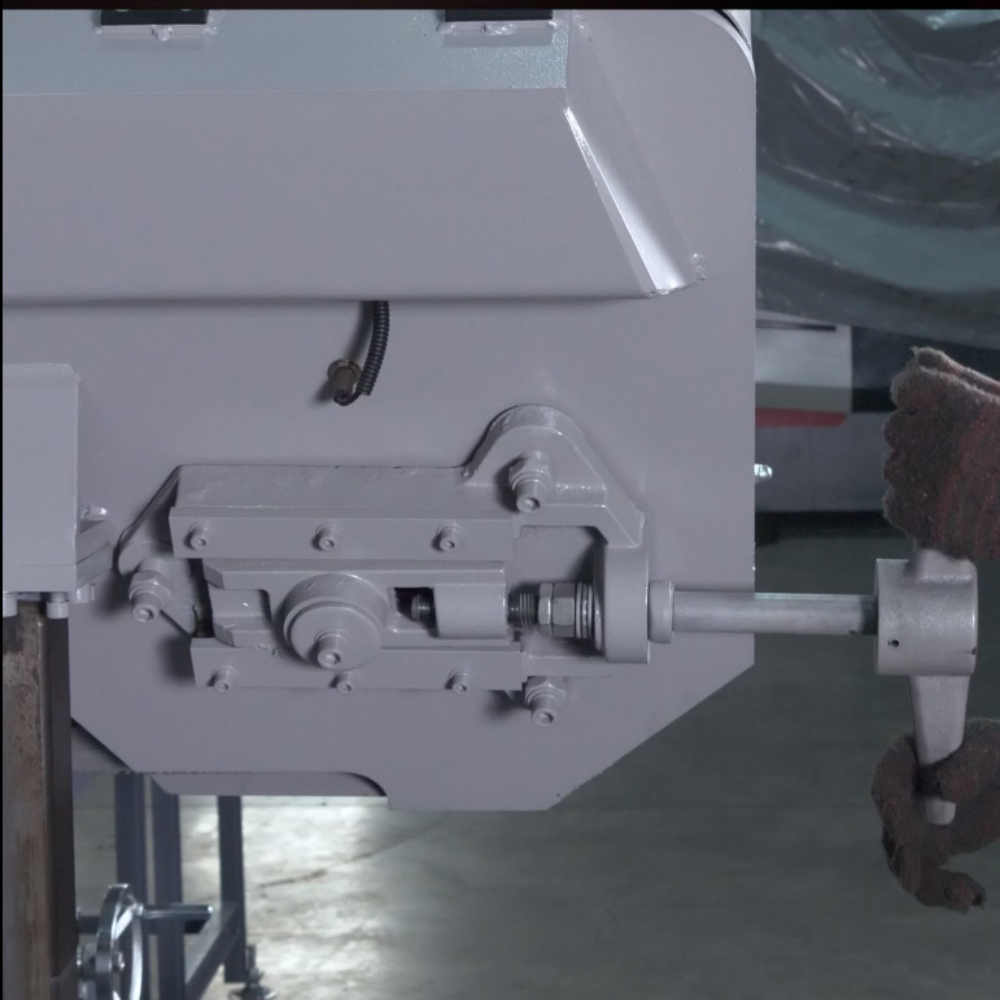

Controllare regolarmente il dispositivo di tensionamento della lama della sega, regolare la tensione in base alle condizioni di usura della lama della sega e ricordarsi di allentare la lama della sega quando la macchina rimane inattiva per un lungo periodo per prolungarne la durata. Se combinato con segatrice, maschiatrice e rettificatrice, in base alla precisione di alimentazione e all'angolo di rotazione di questa attrezzatura, regolare il riferimento di lavorazione dell'attrezzatura successiva per garantire l'uniformità dell'accuratezza dell'intero processo.

The file is encrypted. Please fill in the following information to continue accessing it

Sega a nastro CNC HX-33N con taglio angolare


