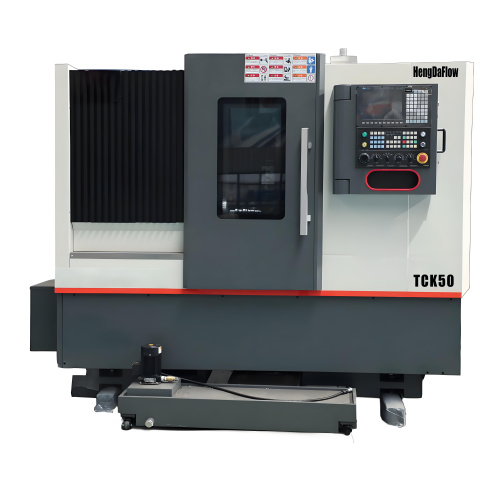

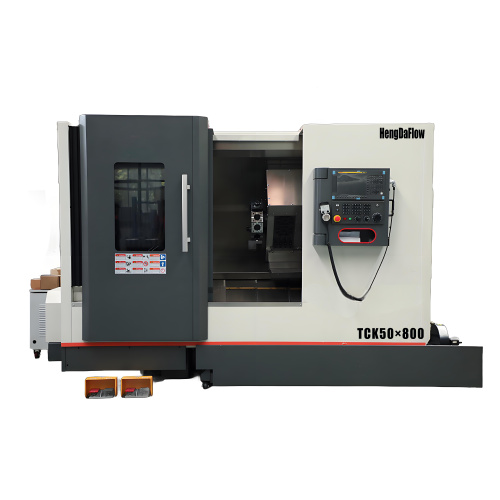

Centro di tornitura CNC TCK50 con design a letto inclinato

Centro di tornitura CNC TCK50 con design a letto inclinato

Tipo di pagamento: L/C,T/T
Incoterm: FOB,CIF,EXW
Quantità di ordine minimo: 1 Set/Sets
Trasporti: Ocean,Land
Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Contal US

Ottieni l'ultimo prezzo



PRODUCT ATTRIBUTES



Overview

Caratteristiche del prodotto

Modello: TCK50

Distance Between Centers: 500

Maximum Turning Length: 350

End Type Of The Main Shaft: A2-6

Bar Stock Diameter: Φ55

Hydraulic Chuck: 10

Rail Form: linear guideway

Maximum Spindle Speed: 3000rpm

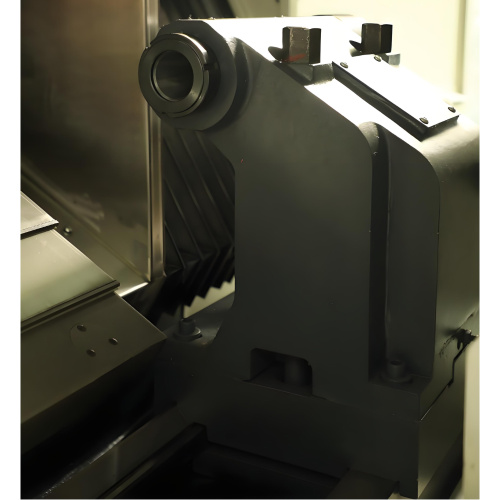

Tailstock Sleeve Stroke: 80

Tailstock Form: hydraulic pressure

Difesa Degli Antichi: 8

Blade Dimensions: 25×25

Lead Screw Model X: 3210

Lead Screw Model Z: 4010

Rail Model X: RGH35CA2R680

Rail Model Z: RGH35CA2R1040

X/Z Motor Torque: 7.5/10

Max. Swing Over Bed: Φ560

Max. Swing Over Cross Slide: Φ260, Φ400

Spindle Bore: Φ66, Φ55

Spindle Taper: 70 1：20

Tailstock Spindle: 70

Tailstock Taper: 5#

Rapid Traverse (X/Z): 18/18

Confezionamento e consegna

Unità vendibili:	Set/Sets
Tipo pacchetto:	Imballaggio in casse di legno
Esempio immagine:

Overview

Capacità di fornitura e informazioni aggiuntive

Pacchetto: Imballaggio in casse di legno

Trasporti: Ocean,Land

Porta: SHANGHAI,QINGDAO,LIANYUNGANG

Tipo di pagamento: L/C,T/T

Incoterm: FOB,CIF,EXW

Descrizione del prodotto

Tornio orizzontale CNC ad alta efficienza per lavorazioni di precisione: la scelta ideale per consentire lavorazioni precise

Nel campo della lavorazione meccanica di precisione, da tempo esistono punti critici del settore, come l’insufficiente rigidità delle apparecchiature che incide sulla precisione della lavorazione e la facile usura dei componenti che porta a una bassa efficienza produttiva. Molte imprese sono state anche turbate dalla scarsa stabilità dei processi chiave di lavorazione e dalla difficoltà di soddisfare gli elevati requisiti delle esigenze di produzione. Tuttavia, il nostro tornio orizzontale CNC ad alta efficienza per lavorazioni meccaniche di precisione fornisce una soluzione ideale a questi problemi, migliorando efficacemente l'accuratezza e l'efficienza della lavorazione, soddisfacendo le esigenze di varie lavorazioni di pezzi di precisione ed è ampiamente utilizzato nella produzione meccanica, nelle parti automobilistiche, nell'aerospaziale e in altri campi, potenziando la produzione aziendale.

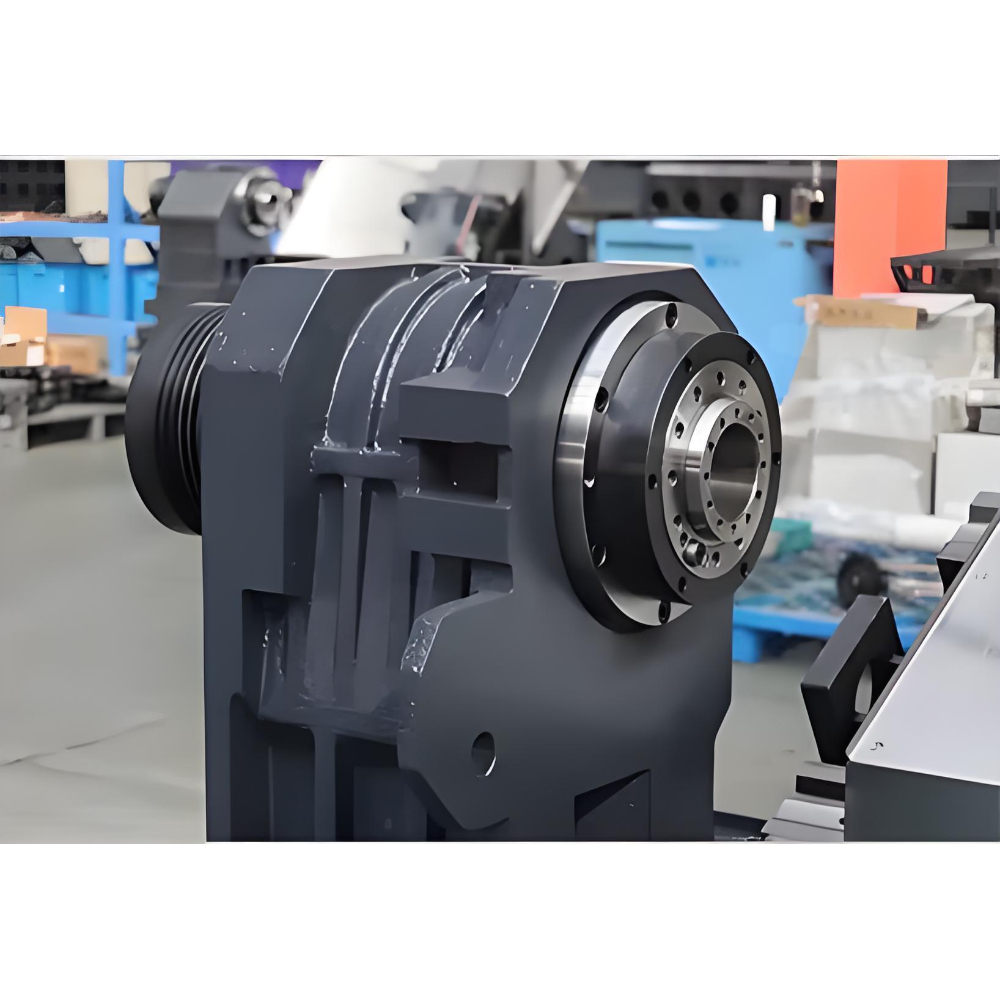

Questo tornio orizzontale CNC presenta vantaggi significativi nei componenti principali. Il letto adotta un design a fusione integrata e la base utilizza ferro grigio (HT300), sottoposto a trattamento a lungo termine per eliminare lo stress interno. Non solo ha proprietà meccaniche elevate di carico, resistenza all'usura ed elevata rigidità, ma può anche mantenere la precisione per lungo tempo e fornire un supporto stabile per l'attrezzatura in condizioni di alimentazione assiale rapida, garantendo un processo di lavorazione stabile e affidabile. Quando si lavora con attrezzature come centri di lavoro, trapani radiali e rettificatrici, le sue prestazioni stabili possono garantire la qualità di lavorazione e l'efficienza dell'intera linea di produzione.

In termini di binari di guida, è dotato di binari di guida lineari a sfere Taiwan ad alta rigidità, progettati per carichi pesanti e possiedono eccellente rigidità e precisione. Ciò migliora la capacità di taglio pesante dell'attrezzatura e prolunga la durata della macchina utensile. Allo stesso tempo, adotta 4 colonne di sfere con angolo di contatto di 45° e design a sezione trasversale ad alta rigidità, caratterizzate da forte capacità di carico, basso attrito, buona rigidità, bassa rumorosità ed eccellente effetto lubrificante, migliorando ulteriormente la scorrevolezza e l'accuratezza del processo di lavorazione.

L'asta della vite utilizza una vite a ricircolo di sfere di Taiwan ad alta precisione, che riduce efficacemente l'impatto del riscaldamento dell'asta della vite sulla precisione della trasmissione attraverso il processo di preallungamento, migliorando la precisione e rafforzando al contempo la rigidità e la capacità di deformazione antitermica. L'asta della vite adotta un design di supporto a doppia estremità, garantendo elevata rigidità, elevata precisione, movimento ad alta velocità ed elevata forza di spinta, e sia la vite che il dado vengono lavorati, rettificati, assemblati e controllati in qualità in un'officina a temperatura costante, garantendo stabilità ad alta precisione e fornendo una solida garanzia per una lavorazione precisa.

Caratteristiche del prodotto
I componenti principali sono di eccellente qualità, con basamento, binari di guida e aste a vite che utilizzano materiali di alta qualità e processi avanzati per garantire elevata rigidità, elevata precisione e lunga durata.
Il design strutturale complessivo è scientifico e ragionevole, mantiene prestazioni stabili in vari scenari di lavorazione ed è compatibile con centri di lavoro, trapani radiali, rettificatrici e altre attrezzature per operazioni collaborative.

Suggerimenti
Durante l'uso quotidiano, si consiglia di pulire e lubrificare regolarmente le guide e le aste delle viti per prolungare ulteriormente la durata dei componenti, mantenere le prestazioni di lavorazione precise dell'attrezzatura e garantire una produzione stabile a lungo termine.

Progettiamo e produciamo in modo indipendente le seguenti quattro principali categorie di prodotti: centro di lavoro, tornio, trapano radiale, sega. I nostri prodotti sono tutti disponibili per la personalizzazione. Se avete domande, non esitate a contattarci.
